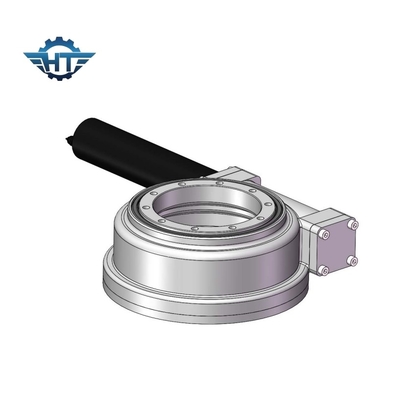

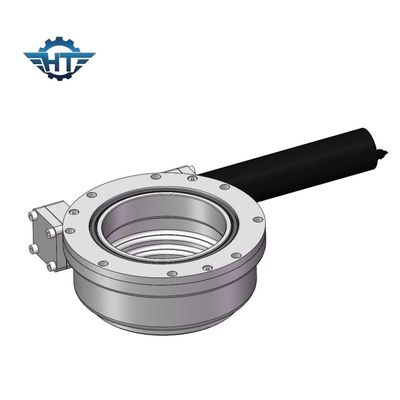

El engranaje de gusano de la serie del SE mató la impulsión con la eficacia alta para el sistema de seguimiento solar

El engranaje de gusano de la serie del SE mató la impulsión con la eficacia alta para el sistema de seguimiento solar
El engranaje de gusano de la serie del SE mató la impulsión con la eficacia alta para el sistema de seguimiento solar El engranaje de gusano de la serie del SE mató la impulsión con la eficacia alta para el sistema de seguimiento solar

Ampliación de imagen :  El engranaje de gusano de la serie del SE mató la impulsión con la eficacia alta para el sistema de seguimiento solar

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE14"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 330~360/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El engranaje de gusano de la serie del SE mató la impulsión con la eficacia alta para el sistema de seguimiento solar

descripción
Modelo: SE14 Llevar a cabo el esfuerzo de torsión: 54200 nanómetro
Par de inclinación: 68000 nanómetro Esfuerzo de torsión de la salida: 6550 nanómetro
Carga axial: kN 680 Carga radical: 230 Kn
Certificado: ISO9001, CE Aplicación: sistema de seguimiento solar
Resaltar:

hydraulic slew motor

,

solar tracker drive

El engranaje de gusano de la serie del SE mató la impulsión con la eficacia alta para el sistema de seguimiento solar



Descripción de la impulsión de la matanza del SE



El transporte de la matanza, transporte del anillo de la matanza como tecnología ha mejorado, las impulsiones de la matanza está utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje

Resultados crecientes de este compromiso del diente en mayores fuerza, eficacia y durabilidad. La impulsión de la matanza utiliza la tecnología estándar del gusano en la cual el gusano en el horizontal el ratio de la velocidad del eje depende de la relación entre el número de hilos en el gusano y el número de dientes en el engranaje de gusano o el engranaje.



Funcionamiento de la serie del SE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
1" 32:1 400 1000 1800 22 12 el 40% ≤0.1 6
3" 31:1 600 1500 3000 30 16 el 40% ≤0.1 8
5" 37:1 800 6000 9200 68 27 el 40% ≤0.1 12
7" 57:1 2000 13500 13200 132 58 el 40% ≤0.1 21
9" 61:1 4400 45000 30800 340 130 el 40% ≤0.1 49
12" 78:1 5800 54400 40560 480 190 el 40% ≤0.1 61
14" 85:1 6550 68000 54200 680 230 el 40% ≤0.1 63
17" 102:1 9400 135600 65040 980 390 el 40% ≤0.1 105
21" 125:1 16000 203400 81000 1600 640 el 40% ≤0.1 149
25" 150:1 21000 271160 89000 2400 950 el 40% ≤0.1 204



Instalación de la impulsión de la ciénaga



1.Clean la estructura de montaje, e.g de la soldadura, de la galvanización, de residuos, de la suciedad, del etc.

2.Lift la impulsión de la ciénaga con los pernos de ojo.

la impulsión de la ciénaga 3.The será montada en la condición descargada.

el procedimiento de siguiente 4.The será seguido para evitar desviaciones entre el perno que aprieta fuerzas.

líquido de la cerradura del hilo 5.Apply a los hilos.

líquido de la cerradura del hilo 6.Lay en el hueco del hilo que pide piezas que caben completamente.

7.Preload los pernos de través. Vea el modelo general en bosquejo abajo cómo de pernos conseguir el esfuerzo de torsión en de través secuencia. Comienzo con el anillo interno o externo. Haga de través torqueing de todos los pernos hasta el 30% de apretar el esfuerzo de torsión. Entonces repita de través el esfuerzo de torsión hasta el 80% de apretar el esfuerzo de torsión. Finalmente de través apretar a 100% del esfuerzo de torsión de ajuste.

Usos

Hay muchos usos donde una impulsión rotatoria puede ser utilizada, primarios porque está bien adaptada para los usos que requieren la carga mantener poder y el esfuerzo de torsión rotatorio.
Los usos típicos de la impulsión del oscilación incluyen, pero no se limitan a:
perseguidor 1.Solar
turbinas 2.Wind
elevación 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
equipo 9.Drilling
equipo 10.Military
