Datos del producto:
|
| Número de modelo: | SE14 | Llevar a cabo el esfuerzo de torsión: | 54200 nanómetro |
|---|---|---|---|
| Par de inclinación: | 68000 nanómetro | Esfuerzo de torsión de la salida: | 6550 nanómetro |
| Carga axial estática: | kN 680 | Carga radical estática: | 230 Kn |
| Materia prima: | 50Mn, 42CrMo | Peso: | 63 kilogramos |
| Resaltar: | hydraulic slew motor,solar tracker drive |
||

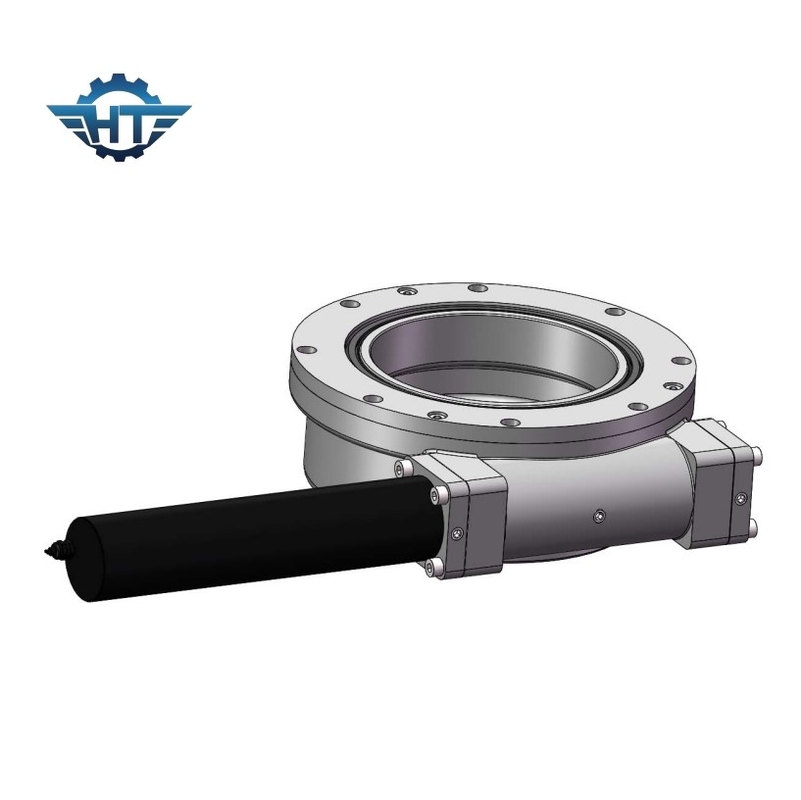

Caja de cambios solar de la impulsión de la ciénaga de SE14A con el motor para el sistema de seguimiento solar
Descripción de la impulsión de la ciénaga de SE14A
Code modelo:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
SE: Impulsión SE-horizontal de la ciénaga, impulsión VE-vertical de la ciénaga
Impulsión SDE-dual de la ciénaga del eje
2- Tamaño del producto, eg.3”, 5", 7", 9", 12", 14", 17", 21", 25", 3" impulsión de la ciénaga, ratio de reducción: 31. , 5" impulsión de la ciénaga, ratio de reducción: 37. , 7" impulsión de la ciénaga, ratio de reducción: 57, 9" impulsión de la ciénaga, ratio de reducción: 61, 12" impulsión de la ciénaga, ratio de reducción: 78, 14" impulsión de la ciénaga, ratio de reducción: 85, 17" impulsión de la ciénaga, ratio de reducción: 102, 21" impulsión de la ciénaga, ratio de reducción: 125, 25" impulsión de la ciénaga, ratio de reducción: 150.
3- : Nivel de la ingeniería, A, B, C, etc…
4- XXX: El ratio de reducción.
5- M: hilos de montaje M-métricos, agujero del Ninguno-tornillo por la medida británica. M
6- HX: HAS apagando, HC-ningún amortiguamiento, hierro dúctil de HD-Austempered, HQ QPQ, HN-nitruración
7- los 25M: Entrada de la tira de B-6B, entrada del agujero 12M-φ12, entrada del agujero 25M-φ25, entrada hidráulica del motor 160-160CC, entrada del motor del engranaje 24-24V, entrada del motor del engranaje 220-220V, entrada del motor del engranaje 380-380V
8-R: lado R-derecho, posición del motor. L el lado izquierdo, posición del motor.
9-C: Extremo C-capsulado. Codificador de la E-fuente. - Lejos, posición y dirección portuarias hidráulicas. Yo - adentro, posición y dirección portuarias hidráulicas. U para arriba, posición y dirección portuarias hidráulicas. D - abajo, posición y dirección portuarias hidráulicas.
10- 2: Número En blanco-solo, 2-Dual del Ninguno-gusano
11-REV.A: Número de versión A porque C etc….
Aviso: Añadiremos el código del cliente cuando los clientes tienen requisito especial.
Parametrización para la optimización del tratamiento del modelo Slew Drive del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Transporte, dirección y almacenamiento
El transporte solamente en la posición horizontal, impactos debe ser evitado.
Guantes del trabajo del desgaste y tener cuidado al manejar la impulsión de la ciénaga.
Utilice los agujeros de los anillos en las impulsiones de la ciénaga para fijar los pernos para el levantamiento, la dirección y la colocación seguros.
La tienda solamente en una posición horizontal y en cuartos cerrados, la guarda lejos de conseguir mojada, la protección contra la corrosión superficial de las superficies de ajuste expuestas dura aproximadamente 1 mes en el empaquetado cerrado. El almacenamiento de un período más largo requiere medidas protectoras especiales.
Transporte de los anillos desempaquetados de la ciénaga
Utilice elevador conveniente nunca mecanismo el producto del transporte verticalmente
Las impulsiones desempaquetadas de la ciénaga se pueden transportar con el mecanismo elevador bajo condiciones siguientes:
