| Brand Name: | HangTuo |
| Model Number: | SDE21" |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

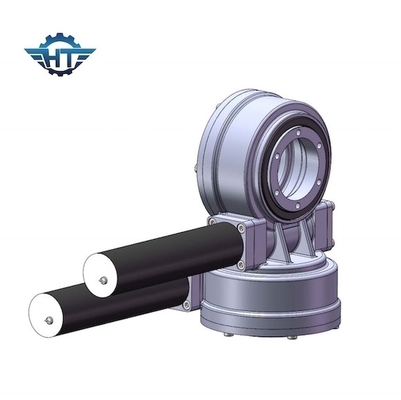

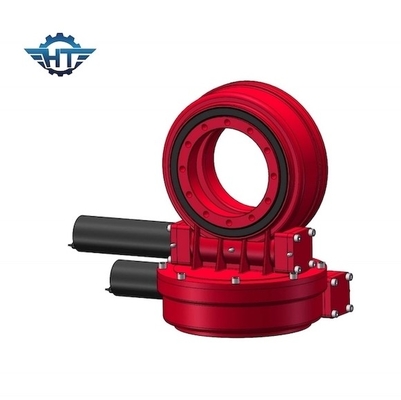

Caja de cambios de poco ruido de la impulsión de la ciénaga de SDE con el alto esfuerzo de torsión que se sostiene para el sistema de seguimiento solar dual de AXIS
Descripción de poco ruido de la impulsión de la ciénaga de SDE
El perseguidor solar del eje dual incluye una plataforma móvil, una plataforma fija, una cadena serial, una cadena paralela y un dispositivo de conducción tal como impulsión solar de la matanza del perseguidor del eje dual. La plataforma móvil es apoyada por la cadena serial y conducida por la cadena paralela, formando un mecanismo de seguimiento paralelo. la impulsión de la ciénaga para el perseguidor solar del eje dual se configura para conducir la cadena paralela para indicar para conducir la plataforma móvil para girar alrededor de las hachas verticales y horizontales. La impulsión solar de la matanza del perseguidor del eje dual del actual acceso tiene un espacio de trabajo más grande, un mejor funcionamiento de seguimiento y las ventajas de la alta rigidez, consumo de energía baja, pequeño esfuerzo de torsión de conducción e inercia baja, etc.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Glosario de los parámetros dominantes
Inclinación del esfuerzo de torsión del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: Vertical de la carga al eje del transporte de la matanza
Carga axial: Paralelo de la carga al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.
De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.
