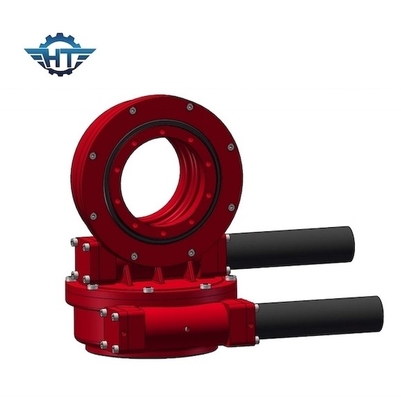

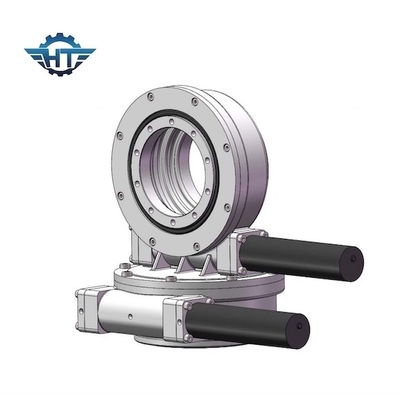

Ratio 78/1 impulsión dual del engranaje de la ciénaga de SDE12 AXIS biaxial para la Sistema Solar dual de AXIS Sun

Ratio 78/1 impulsión dual del engranaje de la ciénaga de SDE12 AXIS biaxial para la Sistema Solar dual de AXIS Sun
Ratio 78/1 impulsión dual del engranaje de la ciénaga de SDE12 AXIS biaxial para la Sistema Solar dual de AXIS Sun Ratio 78/1 impulsión dual del engranaje de la ciénaga de SDE12 AXIS biaxial para la Sistema Solar dual de AXIS Sun

Ampliación de imagen :  Ratio 78/1 impulsión dual del engranaje de la ciénaga de SDE12 AXIS biaxial para la Sistema Solar dual de AXIS Sun

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE12"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Ratio 78/1 impulsión dual del engranaje de la ciénaga de SDE12 AXIS biaxial para la Sistema Solar dual de AXIS Sun

descripción
Material: 50Mn, 42CrMo Modelo: SDE12
Tipo: Gusano y Wormwheel Garantía: 3 años
OEM: Disponible Soporte técnico: la vida entera
Uso: Sistema Solar dual de AXIS Sun Temporeros del trabajo.: -30~+120 centígrados
Resaltar:

slewing ring drive

,

small slew drive

Ratio 78/1 impulsión dual del engranaje de la ciénaga de SDE12 AXIS biaxial para la Sistema Solar dual de AXIS Sun



Impulsión dual de la ciénaga del eje (tipo) de SDE - impulsión solar de la ciénaga del perseguidor


El diseño de la serie de SDE es absorbe las ventajas de VE y del SE. La dirección del acimut y de la elevación 3D que gira al mismo tiempo.
El uso más común de la impulsión de la matanza para las impulsiones de la matanza de dual-AXIS es perseguidores solares de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.

Especificaciones



Nuestros tamaños del modelo bajo entregan gamas de funcionamiento a partir del 1.500 nanómetro a 11.200 nanómetro de llevar a cabo el esfuerzo de torsión, 100Nm a 20.000 nanómetro del esfuerzo de torsión de la salida, 5000 nanómetro a 89.000 nanómetro de inclinar el esfuerzo de torsión, y ratios de reducción de la caja de cambios del 30:1 hasta 150: 1. Atando una caja de cambios planetaria, el ratio del engranaje podía ser incluso más alto. Las impulsiones se pueden montar horizontalmente, verticalmente, o en una combinación de hachas múltiples.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Confiabilidad



Nuestras impulsiones de la matanza de SDE dual-AXIS se aseguran por un tiempo de la vida del campo de 30 años de la colocación exacta 3D. Las impulsiones de SDE crean una solución eficiente y confiable en una sola impulsión. Calificamos todas nuestros componentes y materias primas usando los estándares fijados por ISO 9001, certificaciones del CE para maximizar vida del campo.



Funcionamiento



Nuestras impulsiones de la ciénaga utilizan tecnología patentada del gusano del reloj de arena para dar la ayuda máxima del control y del movimiento. Nuestros engranajes de gusano dedican 5 a 11 dientes en la línea de la echada del engranaje de anillo del tornillo del reloj de arena, que es un compromiso más alto del diente que gusanos estándar, dando a la caja de cambios mayores estabilidad y fuerza. Aprenda más sobre tecnología del reloj de arena.



Adoping el gusano del reloj de arena, las impulsiones tienen las características siguientes:





1) Esfuerzo de torsión y carga de alto rendimiento el sostenerse



2) Precisión de seguimiento superior



3) Resistencia y aislamiento a la corrosión fuerte eficaces



¿Cómo elegir el tamaño apropiado de las impulsiones de la matanza?



Elegir un tamaño apropiado de las impulsiones de la matanza para evitar no sólo de falta del funcionamiento o de exceso del funcionamiento es desempeñar un papel importante en la realización de soluciones rentables.



Por favor dénos la siguiente información para seleccionar una impulsión conveniente de la matanza:



1. el uso

2. la toca de la salida requirió. Si usted no tiene una idea clara de esos datos, apenas díganos la carga, por ejemplo, el peso de los paneles y de las consolas de montaje en nuestra impulsión de la matanza.

3. las dimensiones de la carga y el viento más grande de su área en los últimos 10 años que se utilizan para calcular si la impulsión que recomendamos podrían llevar la carga del maxium cuándo viene el viento grande.



4. la velocidad de la salida que usted requirió que nos ayudará a recomendar los motores convenientes para usted.

5. otras informaciones tales como demanda etc del contragolpe, del grado del IP
