Datos del producto:
|
| Modelo: | SDE7" | Ratio del engranaje: | 57:1 |
|---|---|---|---|
| Esfuerzo de torsión de la salida nominal: | 2000 nanómetros | Llevar a cabo el esfuerzo de torsión: | 13500 nm |
| Par de inclinación: | 7500 nanómetro | Eficacia: | el 40% |
| Carga axial: | 34 kN | Carga radial: | 58 kN |
| Resaltar: | hydraulic slew motor,slewing gear |
||

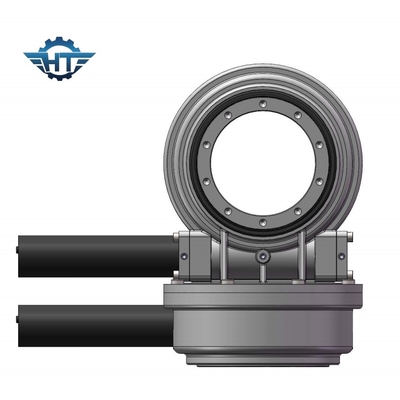

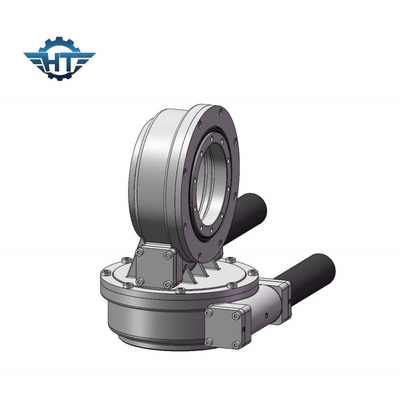

Impulsión solar dual con los reductores planetarios, larga vida de la ciénaga de SDE AXIS para los perseguidores solares
Descripción dual de la impulsión de la matanza de AXIS
La impulsión dual de la ciénaga del eje de 7 pulgadas SDE7 es perfecta para las situaciones que necesitan la pista hacia el sol todo el tiempo de la salida del sol a la puesta del sol. Puede aumentar la capacidad de producción de la energía. Los usos típicos incluyen a los perseguidores solares del eje dual, él pueden también aplicado en los platos del satélite y del radar, las máquinas que necesitan mover 360 grados en ambas direcciones.
Datos de funcionamiento de Slew Drive Technical del modelo de SDE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Tipo de sistema de seguimiento solar de la impulsión de la ciénaga
1) Inclinación óptima fija
En las latitudes bajas, el aumento en la producción eléctrica es mínimo debido a la inclinación óptima más baja (como en 8°, casi ningún aumento); En las altas latitudes, la inclinación óptima es grande y la cantidad de electricidad generada es perceptiblemente más alta (por ejemplo, por el cerca de 25% en 50°)
2) Solo eje plano
Sigue el cambio del ángulo de incidente dentro de un día del sol, y su coeficiente de incremento en la producción eléctrica en las latitudes bajas es perceptiblemente mejor que el de altas latitudes. Es creyó generalmente que el solo seguimiento plano del eje es más conveniente para el uso de las latitudes menos el ° de 30.
3) Solo eje oblicuo
Es más conveniente para las altas latitudes.
4) seguimiento dual del eje
Este acercamiento es claramente el más alto del aumento en la producción eléctrica debido al seguimiento de cambios en el ángulo de incidente del sol dentro de un día y dentro de un año.
5) Ajustable fijo
Este tipo se basa en el cambio del ángulo de la incidencia dentro de un año del sol para ajustar la inclinación del soporte, así alcanzando un aumento en la producción de energía
La diferencia más fundamental entre los diversos métodos de montaje es la diferencia en la producción de energía que traen. Por supuesto, habrá diferencias en la inversión inicial y costes de mantenimiento operativos.
Los reductores planetarios son ideales para los usos que requieren el alto esfuerzo de torsión en un pequeño paquete y un eje de salida con la alineación coaxial
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
