Datos del producto:
|
| Material: | Cuarto de galón | Modelo: | solo eje 5 pulgadas |
|---|---|---|---|
| Ratio del engranaje: | 37:1 | Esfuerzo de torsión de la salida nominal: | 962 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | kNm 30 | Inclinación del esfuerzo de torsión: | 6 kNm |
| Eficacia: | el 40% | Temporeros del trabajo.: | -30℃~+80℃ |
| Resaltar: | slewing ring drive,worm drive motor |
||

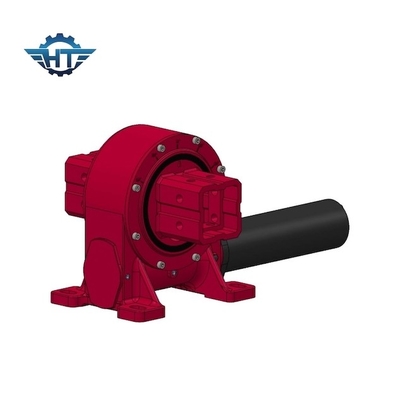

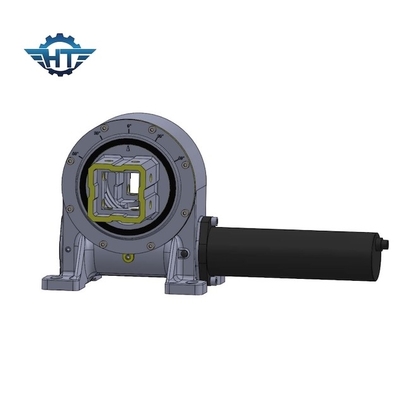

Impulsión incluida de la matanza del engranaje de gusano VE5 para el solo sistema de seguimiento de AXIS GPS Sun
Impulsión Descripiton de la matanza del engranaje de gusano
La impulsión de la matanza de Hangtuo se compone de la vivienda, el llevar de la matanza, aislamiento, envolviendo el gusano con algunos recambios terminados. Podemos también producir el motor electrónico y el motor hidráulico usados para girar las impulsiones, que pueden los movimientos para la dirección a la derecha y contradecir la rotación de la dirección a la derecha.
Modelo: VE5
Lugar del origen: Changzhou, China
Marca: HT
Tipo: Incluido
Material: Cuarto de galón
Esfuerzo de torsión de la salida: 962 N.m
Inclinación del esfuerzo de torsión del momento: 6000 N.m
Llevar a cabo el esfuerzo de torsión: 30 kN.m
Grado axial estático: 16 KN
Grado radial estático: 27 KN
Ratio del engranaje: 37:1
Eficacia: el 40%
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
