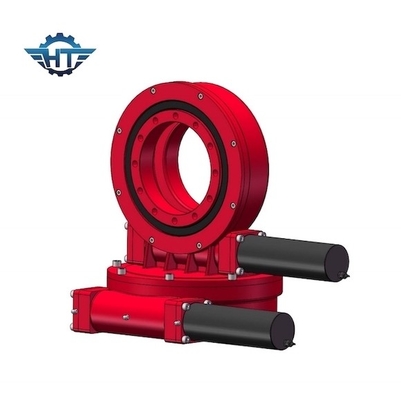

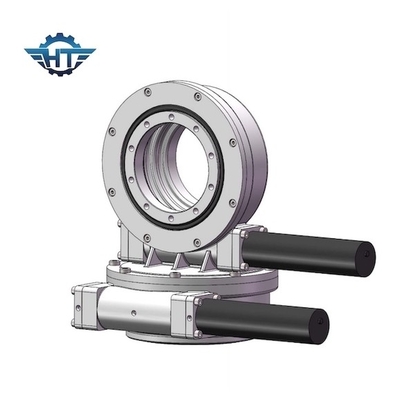

La tenencia dual material de la impulsión de la ciénaga del cuarto de galón AXIS aprieta 13 KNm para el sistema de seguimiento solar

La tenencia dual material de la impulsión de la ciénaga del cuarto de galón AXIS aprieta 13 KNm para el sistema de seguimiento solar
La tenencia dual material de la impulsión de la ciénaga del cuarto de galón AXIS aprieta 13 KNm para el sistema de seguimiento solar La tenencia dual material de la impulsión de la ciénaga del cuarto de galón AXIS aprieta 13 KNm para el sistema de seguimiento solar

Ampliación de imagen :  La tenencia dual material de la impulsión de la ciénaga del cuarto de galón AXIS aprieta 13 KNm para el sistema de seguimiento solar

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

La tenencia dual material de la impulsión de la ciénaga del cuarto de galón AXIS aprieta 13 KNm para el sistema de seguimiento solar

descripción
Material: Cuarto de galón Tipo: Gusano y Wormwheel
Tiempo de la vida: 30 años Uso: seguidor solar de doble eje
Ratio del engranaje: 57 vivienda cerrada:
Contragolpe: menos de 0,1 grados Effeciency: el 40%
Resaltar:

slewing ring drive

,

small slew drive

La tenencia dual material de la impulsión de la ciénaga del cuarto de galón AXIS aprieta 13 KNm para el sistema de seguimiento solar



Descripción dual de la impulsión de la ciénaga de AXIS


Impulsión de la matanza SDE7 para el perseguidor solar de Dual-AXIS
Marca: HT
Number modelo: SDE3A
Condición: Nuevo
Servicio post-venta proporcionado: Ingenieros disponibles mantener la maquinaria en ultramar
Esfuerzo de torsión de la salida: 2000 N.m
Inclinación del esfuerzo de torsión del momento: 13500 N, m
Llevar a cabo el esfuerzo de torsión: 13200 N.m
Grado axial: 34 KN
Grado radial: 58 KN
Ratio del engranaje: 57:1
Seguimiento de la precisión: ≤ 0.1°
Motor: 12V, 24V, motor de DC, 380V, motor de CA 220V
Peso neto: 56 kilogramos
Plazo de expedición: Dentro 15 días laborables después de que la orden confirmó y el pago recibió.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80

705kg





Usos


El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
Especificaciones del posicionador de SDE Dual-AXIS



1) Impulsión de la matanza de la serie de SDE ampliamente utilizada para las piezas relativas de la rotación del perseguidor solar.
2) Perseguidor del eje del picovoltio solar y solar duales


Las impulsiones de la matanza de SDE dual-AXIS se aseguran por una vida del campo de 30 años de la colocación exacta 3D. Las impulsiones de SDE crean una solución eficiente y confiable en una sola impulsión. Calificamos todas nuestros componentes y materias primas usando los estándares fijados por ISO 9001, certificaciones del CE para maximizar vida del campo.
