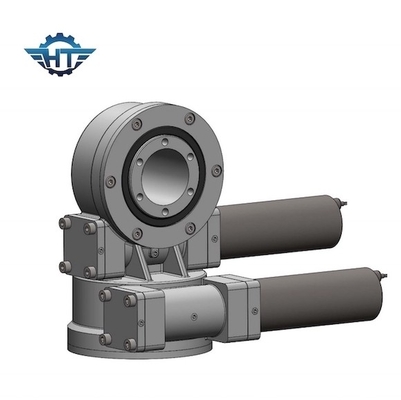

Helical Gear Enclosed Housing Dual Axis Slew Drive Model SDE21 With AC 380 Motor For Solar Tracker

Helical Gear Enclosed Housing Dual Axis Slew Drive Model SDE21 With AC 380 Motor For Solar Tracker
Helical Gear Enclosed Housing Dual Axis Slew Drive Model SDE21 With AC 380 Motor For Solar Tracker Helical Gear Enclosed Housing Dual Axis Slew Drive Model SDE21 With AC 380 Motor For Solar Tracker

Ampliación de imagen :  Helical Gear Enclosed Housing Dual Axis Slew Drive Model SDE21 With AC 380 Motor For Solar Tracker

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE21"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Helical Gear Enclosed Housing Dual Axis Slew Drive Model SDE21 With AC 380 Motor For Solar Tracker

descripción
Material: Cuarto de galón Número de modelo: SDE21"
Tipo: Gusano y Wormwheel Tiempo de la vida: 30 años
OEM: Disponible Uso: Sistema de seguimiento solar
Ratio: 125:1 vivienda cerrada:
Resaltar:

slewing ring drive

,

worm drive motor

El engranaje helicoidal incluyó la vivienda del modelo dual SDE21 de la impulsión de la ciénaga de AXIS con el motor de la CA 380 para el perseguidor solar



Descripción dual de vivienda incluida de la impulsión de la ciénaga de AXIS



Las impulsiones de la ciénaga utilizan tecnología patentada del gusano del reloj de arena para dar la ayuda máxima del control y del movimiento. Nuestros engranajes de gusano dedican 5 a 11 dientes en la línea de la echada del engranaje de anillo del tornillo del reloj de arena, que es un compromiso más alto del diente que gusanos estándar, dando a la caja de cambios mayores estabilidad y fuerza. Aprenda más sobre tecnología del reloj de arena.


El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
Especificaciones del posicionador de SDE Dual-AXIS

Las impulsiones de la matanza de SDE dual-AXIS se aseguran por una vida del campo de 30 años de la colocación exacta 3D. Las impulsiones de SDE crean una solución eficiente y confiable en una sola impulsión. Calificamos todas nuestros componentes y materias primas usando los estándares fijados por ISO 9001, certificaciones del CE para maximizar vida del campo.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Usos



El acimut y el diseño combinado e incluido de la elevación pueden mejorar la eficacia de seguimiento de la producción de la precisión y de energía.
