Datos del producto:
|
| Modelo: | 9 pulgadas | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Eficacia: | el 40% | Tipo: | Horizontal |
| Aplicación: | Planta solar | Servicio del OEM: | disponible |
| Lugar del origen: | Changzhou, China | Conductor: | motores 24vdc |
| Resaltar: | hydraulic slew motor,slewing gear |
||

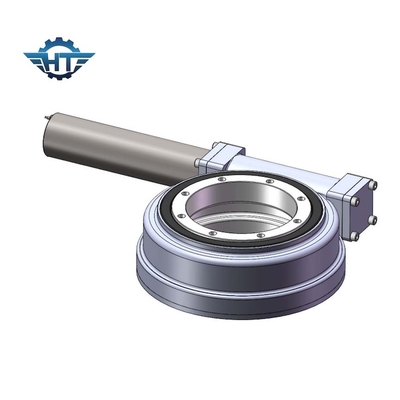

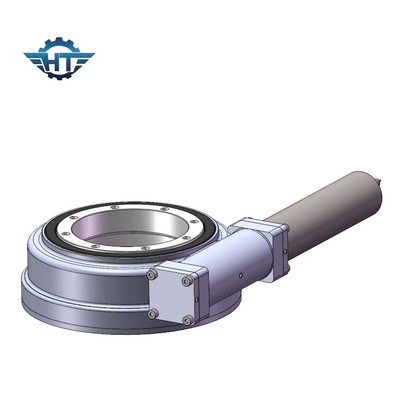

Seguimiento de la impulsión solar de la ciénaga de Sun con la pintura plástica del polvo del grado IP66 para la planta solar
Descripción
Hay muchos tipos de impulsiones de la ciénaga, que se pueden seleccionar teniendo en cuenta los factores siguientes.
1. Cargue la capacidad, la dirección y las propiedades: La impulsión de la ciénaga es conveniente para llevar cargas ligeras, y los rodamientos de rodillos son convenientes para las cargas pesadas y las cargas de impacto. Cuando el transporte rodante está conforme a carga axial pura, el cojinete de empuje se selecciona generalmente, y cuando el transporte rodante está conforme a carga radial pura, el rodamiento de bolitas profundo del surco o el rodamiento de rodillos cilíndrico corto se selecciona generalmente, y cuando el dispositivo rotatorio se expone a la carga radial pura, hay también una pequeña carga axial, usted puede elegir el rodamiento de bolitas profundo del surco, el rodamiento de bolitas angular del contacto, los rodamientos de rodillos y las bolas de centro o centro de los rodamientos de rodillos. Cuando la carga axial es grande, el ángulo de contacto de los rodamientos angulares del contacto y de los rodamientos de rodillos puede ser seleccionado, o el uso de transportes centrípetos y de cojinetes de empuje ser combinado, que es particularmente conveniente para las cargas o los requisitos especiales axiales extremadamente altos con rigidez axial grande.
2. Velocidad permitida: Para diversos tipos del conductor de impulsiones de la ciénaga, en general, los transportes con la pequeña fricción y la capacidad de calefacción baja son convenientes para las velocidades. El diseño debe esforzarse para que los transportes rodantes rotatorios trabajen bajo condiciones debajo de su última velocidad rotatoria.
3. Rigidez: Cuando los transportes de la unidad de impulsión de la ciénaga llevan la carga, el anillo de rodadura y el lugar del contacto del cuerpo rodante producirán la deformación elástica, la cantidad de la deformación es proporcional a la carga, y su ratio determina el tamaño de la rigidez que lleva. La rigidez del transporte se puede mejorar generalmente mediante el pre-ajuste del transporte. Además, en el diseño del soporte de rodadura, la consideración de la combinación y del arreglo de transportes puede también mejorar la tiesura del soporte de rodadura.
4. Error de adaptación del funcionamiento y de la instalación: Después de que el transporte se cargue en la posición de trabajo, la instalación pobre y la colocación serán causadas por errores de fabricación. En este tiempo, debido a la pesca y la extensión termal y otras razones, el oso que lleva del eje demasiada carga, causando daño temprano. Los transportes del centro automático pueden superar los defectos causados por errores de la instalación en sus los propio y son por lo tanto convenientes para tales aplicaciones.
5. Mató la instalación y el desmontaje de la impulsión: los rodamientos de rodillos, los rodamientos de rodillos y los rodamientos de rodillos, los etc., pertenecen al interno y el anillo externo se puede separar llevando los tipos (es decir, supuestos transportes separados), fáciles instalar y desmontar.
Parámetros de las series del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
