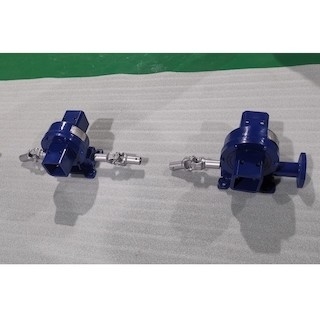

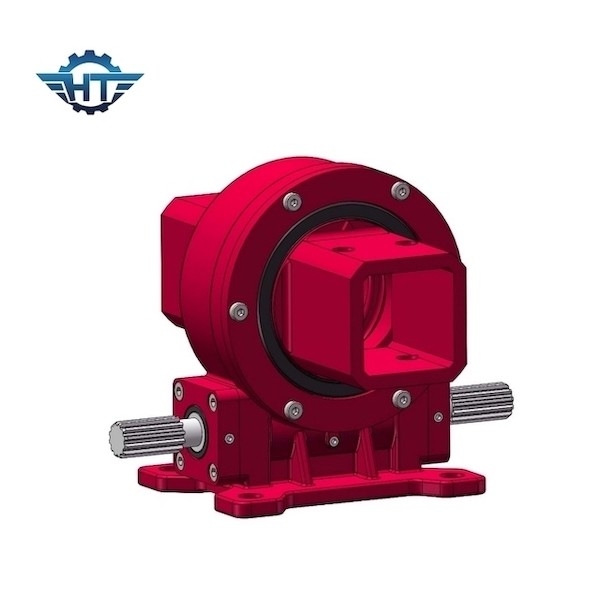

Unidad de giro de doble eje SDE3

Unidad de giro de doble eje SDE3
Unidad de giro de doble eje SDE3 Unidad de giro de doble eje SDE3

Ampliación de imagen :  Unidad de giro de doble eje SDE3

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE3”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Unidad de giro de doble eje SDE3

descripción
Material: 42CrMo, CUARTO DE GALÓN Modelo: SDE3”
Tamaño: 3 pulgadas a 25 pulgadas MOQ: Una pieza
Característica: engranaje de la cerradura del uno mismo Casa: vivienda cerrada
OEM: Disponible Gire la dirección: Cualquier dirección
Resaltar:

Unidad de giro de doble eje SDE3

,

El picovoltio se dobla impulsión de la ciénaga de AXIS

,

Impulsión del anillo de la matanza SDE3

Impulsiones solares despacio de la matanza del engranaje de gusano SDE3 para el picovoltio, CSP, central eléctrica de CPV


Descripción solar de las impulsiones de la matanza del engranaje de gusano



Las impulsiones de la matanza de Hangtuo se pueden utilizar para el sistema de seguimiento solar, el plato solar, el picovoltio, CPV, CSP, la turbina de viento y la antena parabólica. Se diseñan para la vida del campo de 30 años, trabajando en condiciones duras del ambiente. Son anticorrosión, anti-ULTRAVIOLETA, pueden asegurar la seguridad del sistema entero en tiempo extremo tal como fuertes lluvias, ventisca, huracán, etc., y pueden mantener su funcionamiento en áreas del desierto con la arena ventosa y diferencias grandes de la temperatura. Tenemos diversos tamaños disponibles y podemos proporcionar el servicio de encargo basado en diversos requisitos técnicos.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg


Uso



Plato, Stirling Power Generation System
el seguimiento de Dual-AXIS se puede dividir realmente en dos categorías: horizontal y elevación. Las impulsiones verticales y horizontales de la matanza se pueden utilizar solamente, una vertical y un conjunto de dormitorio se pueden utilizar en la combinación, o dos sistemas horizontales se pueden utilizar para alcanzar los movimientos del ángulo horizontal y de echada.
Sistema termal solar del canal
Puede ser dividido en tipo grande del surco y pequeño tipo del surco. Debido a la abertura grande del tipo del canal y al requisito de la velocidad de rotación rápida, los cilindros hidráulicos actualmente se utilizan más para los tipos grandes del canal, y algunos tipos grandes del canal también utilizan los dispositivos rotatorios de gran tamaño de la impulsión de solo-AXIS. Para los pequeños canales, la longitud del colector es relativamente corta, que es muy conveniente para la instalación y el uso de las impulsiones rotatorias verticales de la serie de VE.
Sistema de Fresnel
Conveniente para la instalación y el uso de la impulsión vertical de la matanza de la serie de VE.
