Datos del producto:
|
Modelo: | 3 PULGADAS | Ratio del engranaje: | 31:1 |
---|---|---|---|
Eficacia: | el 40% | Tipo: | serie horizontal |
Uso: | sistema de seguimiento solar | Servicio del OEM: | disponible |
Lugar del origen: | Changzhou, China | Conductor: | motor del engranaje 24V |
Resaltar: | hydraulic slew motor,solar tracker drive |

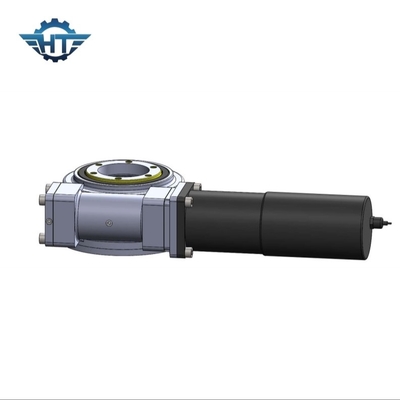

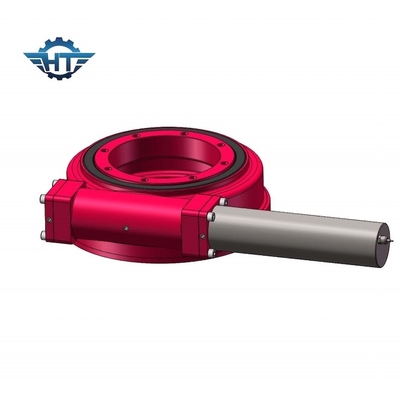

El alto CE solar de la impulsión de la ciénaga del esfuerzo de torsión SE5 certificó de autoretención para el sistema de seguimiento solar
Descripción solar de la impulsión de la ciénaga SE5
Un sistema de impulsión del gusano de la ciénaga es una unidad compacto construida que consiste en un anillo, una casa, una base y un gusano de la matanza. Esta unidad trae las ventajas de un anillo de la matanza y de un gusano en una unidad.
Es conveniente para los usos que exigen la rotación lenta con un continuo o un movimiento capaz de manejar cargas combinadas. El producto está con las dimensiones estándar para juntar un motor eléctrico o hidráulico así como juntar un sistema entero al equipo.
Debido a su compacticidad, alta rigidez y a otras ventajas mencionadas, un sistema de impulsión del gusano se utiliza en diversos equipos tales como plataformas móviles de la asamblea, sistema de satélites, grúas cargadas hidráulicas en los vehículos del transporte, pequeñas grúas marinas, escaleras giratorias extensibles, en las unidades de la rueda de transportadores porta marinos grandes.
Datos técnicos del modelo Slewing Drives del SE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Ventajas
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
