Datos del producto:
|
| Material: | 50Mn, 42CrMo, QT | Modelo: | SDE 7 |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida: | 0,8 kNm |
| Llevar a cabo el esfuerzo de torsión: | 6 kNm | Inclinación del esfuerzo de torsión: | 9,2 kNm |
| Eficacia: | el 40% | Color: | basado en RAL |
| Resaltar: | slewing ring drive,worm drive motor |
||

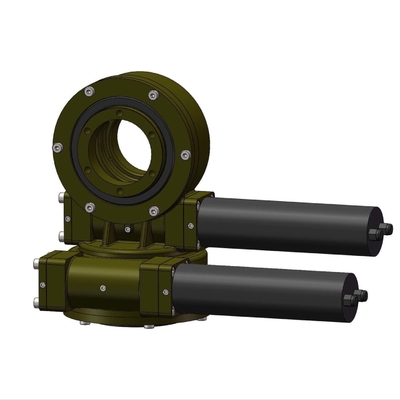

Caja de cambios modificada para requisitos particulares de la impulsión de la ciénaga de SDE para AXIS dual que sigue la antena de satélite y CSP
Mató la descripción de la caja de cambios de la impulsión
La impulsión de la matanza de Hangtuo se compone de la vivienda, el llevar de la matanza, aislamiento, envolviendo el gusano con algunos recambios terminados. Podemos también producir el motor electrónico y el motor hidráulico usados para girar las impulsiones, que pueden los movimientos para la dirección a la derecha y contradecir la rotación de la dirección a la derecha.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Ventaja
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Usos
El dispositivo de la matanza de dual-AXIS de Hangtuo puede girar alrededor dos independientes y las hachas separadas para generar el esfuerzo de torsión, de tal modo alcanzando una amplia gama de transmisión estable y de alta precisión. Los usos incluyen perseguidores solares, los helióstatos, el photovoltaics concentrado (CPV), y las antenas por satélite y de radio.
