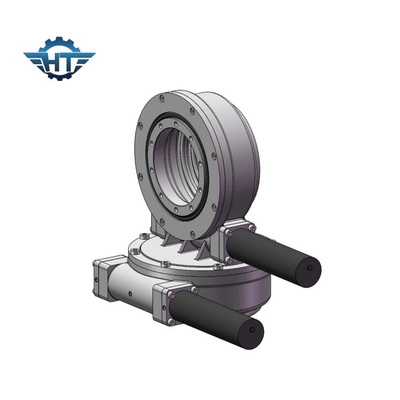

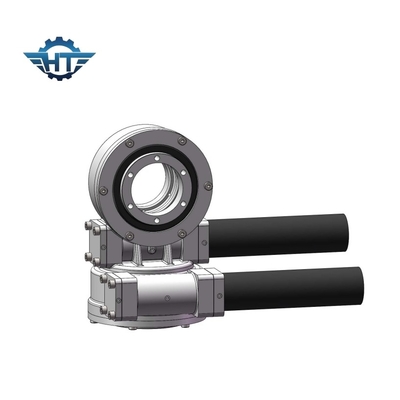

Sde7 Dual Worm Gear Solar Slew Drive con motor de engranaje planetario de 24 Vdc para rastreadores

Sde7 Dual Worm Gear Solar Slew Drive con motor de engranaje planetario de 24 Vdc para rastreadores
Sde7 Dual Worm Gear Solar Slew Drive con motor de engranaje planetario de 24 Vdc para rastreadores Sde7 Dual Worm Gear Solar Slew Drive con motor de engranaje planetario de 24 Vdc para rastreadores

Ampliación de imagen :  Sde7 Dual Worm Gear Solar Slew Drive con motor de engranaje planetario de 24 Vdc para rastreadores

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Sde7 Dual Worm Gear Solar Slew Drive con motor de engranaje planetario de 24 Vdc para rastreadores

descripción
Modelo: 7 pulgadas Proporción de engranajes: 57:1
Eficiencia: El 40% El tipo: Dos ejes
Aplicación: Rastreador solar Servicio OEM: Disponible
Lugar de origen: Changzhou, China El conductor: 24 V de corriente continua
Resaltar:

solar tracker drive

,

slewing gear

Sde7 Dual Worm Gear Solar Slew Drive con motor de engranaje planetario de 24 Vdc para rastreadores



Dispositivo de tracción solarDescripción



El accionamiento de giro es una caja de cambios que puede sostener con seguridad cargas radiales y axiales, así como transmitir un par para la rotación.Los motores de giro se fabrican mediante engranajes de fabricación, rodamientos, juntas, carcasa, motor y otros componentes auxiliares y su ensamblaje en una caja de cambios unida.


El accionamiento por giro se aplica ampliamente en remolques modulares, grúas, equipos de agarre de madera, plataforma de trabajo aérea, sistemas de seguimiento solar, sistemas de energía eólica, etc.


El motor de giro es adecuado para zonas de altas latitudes y la eficiencia de la generación de energía aumentará más del 35%, lo que mejora significativamente la eficiencia del sistema de generación de energía solar.


Para el sistema de seguimiento solar de un solo eje horizontal, el eje principal del panel solar ajustará el ángulo para rastrear con precisión el ángulo de declinación.Este tipo de accionamiento giratorio sólo se aplica para las bajas latitudes área.


Al adoptar el rodamiento de giro como su componente principal, el accionamiento de giro puede soportar la fuerza axial, la fuerza radial y el momento de inclinación simultáneamente.


El sistema de seguimiento solar se divide en un sistema de seguimiento solar horizontal de un solo eje, un seguidor inclinado de un solo eje y un sistema de seguimiento solar de doble eje.
Los accionamientos giratorios que se utilizan en los sistemas de seguimiento solar son principalmente de eje único (serie SE), de doble eje (serie SDE) y de tipo vertical (serie VE).,Sector de desarrollo de la energía



¿Cómo elegir el tamaño adecuado de los accionamientos giratorios?



La elección de un tamaño adecuado de los accionamientos de giro para evitar no sólo la falta de rendimiento o el exceso de rendimiento juega un papel importante en la obtención de soluciones rentables.



Por favor, proporcione la siguiente información para seleccionar una unidad de giro adecuada:



1. la solicitud

2Si usted no tiene una idea clara de estos datos, sólo díganos la carga, por ejemplo, el peso de los paneles y los soportes de montaje en nuestra unidad giratoria.

3. las dimensiones de la carga y el viento más fuerte en su área en los últimos 10 años que se utilizan para calcular si la unidad que recomendamos podría soportar la carga máxima cuando viene el viento fuerte.

4. la velocidad de salida que usted requirió lo que nos ayudará a recomendar los motores adecuados para usted.

5. otras informaciones tales como reacciones negativas, demanda de grado IP, etc.



Datos técnicos de SDE Slew conduce.



Modelo Ratio Torque de salida nominal ((N.m.) Torque de inclinación ((N.m.) Torque de retención ((N.m.) Carga axial (kN) Carga radial (kN) Eficiencia Precisión (°) Autobloqueo Peso (kg)
3" de largo 31:1 600 1500 1800 22 15 El 40% ≤ 01 - ¿ Qué? 12
5" de largo. 37:1 800 5000 9200 16 27 El 40% ≤ 01 - ¿ Qué? 18
7" de largo. 57:1 1750 7000 13200 34 58 El 40% ≤ 01 - ¿ Qué? 32
8" de largo 51:1 2250 11200 20400 50 80 El 40% ≤ 01 - ¿ Qué? 28
9" de largo 61:1 2250 16000 30800 60 130 El 40% ≤ 01 - ¿ Qué? 52
12" de largo. 78:1 4300 25000 40560 77 190 El 40% ≤ 01 - ¿ Qué? 65
14" de largo 85:1 5600 48000 44200 110 230 El 40% ≤ 01 - ¿ Qué? 88
17" de largo. 102:1 6750 67000 53040 142 390 El 40% ≤ 01 - ¿ Qué? 135
21" de largo 125:1 16000 89000 65000 337 640 El 40% ≤ 01 - ¿ Qué? 192
25" de largo 150:1 21450 112000 89000 476 950 El 40% ≤ 01 - ¿ Qué? 251
