Datos del producto:
|
Modelo: | 3 pulgadas | Proporción de engranajes: | 31 |
---|---|---|---|
Eficiencia: | El 40% | El tipo: | eje doble |
Aplicación: | Trazador solar | Servicio OEM: | Disponible |
Lugar de origen: | Changzhou, China | El motor: | Motores de corriente 12/24VDC |
Resaltar: | solar tracker drive,slewing gear |

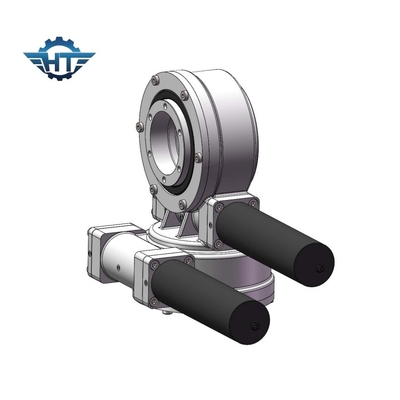

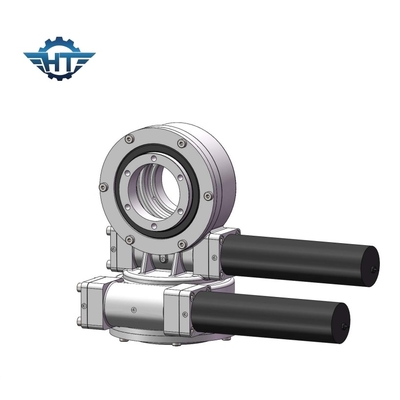

SDE / PDE 3 pulgadas Worm Gear Slew Drive Alta precisión para rastreadores solares de doble eje
Tracción de engranaje de gusanoDescripción
El rastreador solar se compone de varias partes, incluido el algoritmo de rastreo solar, la unidad de control, el sistema de posicionamiento, el sistema de mecanismo de accionamiento, los dispositivos de detección, el protector del viento, los tubos y las barras.Creciente demanda de energía complementada por la fluctuación de los precios del fuel oil, el aumento de la eficiencia de los paneles solares mediante el uso de rastreadores solares y el aumento de la demanda de productos se espera que refuercen el crecimiento general del mercado de rastreadores solares.
El accionamiento de giro es una parte principal del rastreador solar. Al adoptar el rodamiento de giro como su componente principal, el accionamiento de giro puede soportar la fuerza axial, la fuerza radial y el momento de inclinación simultáneamente.El sistema de seguimiento solar de doble eje es una de las aplicaciones de los accionamientos giratorios.
Parametros de SDispositivos de giro
Modelo | Ratio | Torque de salida nominal ((N.m.) | Torque de inclinación ((N.m.) | Torque de retención ((N.m.) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
14" de largo | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Características
1. Un par de retención elevado para mejorar la seguridad del sistema de seguimiento solar
2Envuelve el motor de gusano en el interior.
3. contacto de varios dientes para garantizar una carga alta
4Función de bloqueo automático
Las unidades giratorias de doble eje se utilizan en rastreadores solares de doble eje, heliostatos, fotovoltaicos concentrados (CPV) y antenas satelitales.los paneles estarán siempre orientados hacia el solEl proyecto, que se desarrolla en el marco de un programa de investigación y desarrollo de la Unión Europea (UE) para el desarrollo de las tecnologías de la información y la comunicación (PICTURE), permite al propietario del proyecto obtener hasta un 40% más de capacidad eléctrica y, por lo tanto, un mayor rendimiento.
Pregunta y respuesta
1¿Cómo puedo elegir?
Especifique el tamaño del diámetro de la rueda, la anchura, el voltaje, la potencia y la velocidad de los motores requeridos sin carga.
2¿Puedo tomar muestras para probar la calidad y el mercado de antemano?
Claro, bienvenido a tomar muestras para probar nuestra calidad y servicio.
3¿Cuál es el costo total de las muestras?
Costo total de la muestra = coste de la muestra + flete
Le daremos el mejor costo de envío después de elegir los motores de engranaje adecuados
4¿Cómo envías las muestras?
Considerando la cantidad de muestras no es grande, apoyamos envío de muestras por EMS, TNT o Fedex
5¿Cuál es su cantidad mínima de pedido?
10 series después de confirmar las muestras
6¿Cuál es su plazo de entrega?
Para las muestras estándar: dentro de los 7 días; para los pedidos por lotes: dentro de los 25 días.
