Datos del producto:
|
| Modelo: | 21 pulgadas | Proporción de engranajes: | 150:1 |
|---|---|---|---|
| Aplicación: | Sistema de seguimiento solar de eje único | Servicio OEM: | Disponible |
| Lugar de origen: | Changzhou, China | El conductor: | Motor eléctrico de paso a paso o motor eléctrico sin cepillos |
| Dureza: | Envasados | Ruido: | ≤ 65 dB |
| Resaltar: | hydraulic slew motor,slewing gear |
||

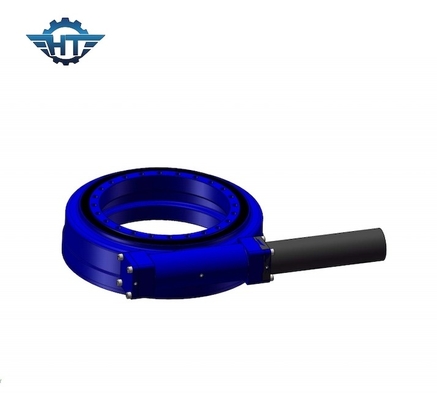

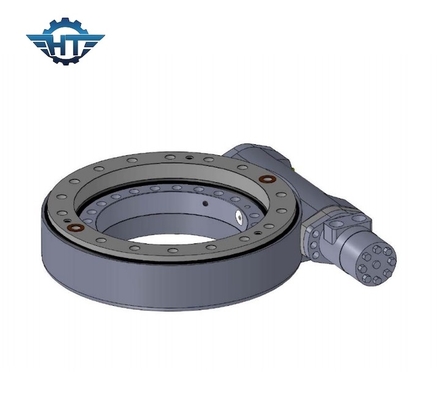

SE21 Solar Tracker Slew Drive Alto par y estabilidad con tecnología de gusano de reloj de arena
SE21 Trazador solar con accionamiento de aletaDescripción
Nuestros engranajes de gusano conectan 5 a 11 dientes en la línea de paso del engranaje de anillo desde el tornillo del reloj de arena.que es mayor compromiso dental que los gusanos estándarAprenda más sobre la tecnología de relojes de arena.
Las unidades de giro de un solo eje SE están garantizadas para una vida útil de campo de 30 años de posicionamiento 3D preciso.Calificamos todos nuestros componentes y materias primas utilizando los estándares establecidos por ISO 9001, las certificaciones CE para maximizar la vida en el campo.
Parámetros de la serie SE
| Modelo | Ratio | Torque de salida nominal ((N.m.) | Torque de inclinación ((N.m.) | Torque de retención ((N.m.) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión ((°) | Autobloqueo | Peso (en kg) |
| 1 ¢ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | El 40% | ≤ 01 | - ¿ Qué? | 6 |
| 3 ¢ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | El 40% | ≤ 01 | - ¿ Qué? | 8 |
| 5 ¢ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 7 ¢ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 21 |
| 9 ¢ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 49 |
| 12 ¢ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 61 |
| 14 ¢ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 63 |
| 17 ¢ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 105 |
| 21 ¢ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 149 |
| 25 ¢ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 204 |
Aplicaciones
La aplicación más común de los accionamientos giratorios de doble eje son los rastreadores solares de doble eje, como los heliostatos y los fotovoltaicos concentrados (CPV), y las antenas de satélite o radar.Otras aplicaciones incluyen ascensores de automóviles, posicionadores de brazos robóticos y equipos de escenario.El diseño combinado de azimut y elevación y el diseño cerrado pueden mejorar la precisión de seguimiento y la eficiencia de generación de energía.
