Datos del producto:
|
| Modelo: | Engranaje de la matanza VE7 | Velocidad: | De poca velocidad |
|---|---|---|---|
| Ratio del engranaje: | 51:1 | Esfuerzo de torsión normal de la salida: | 7344 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | kNm 60 | Inclinación del esfuerzo de torsión: | 10 kNm |
| esfuerzo de torsión máximo: | 7650 nm | Color estándar: | RAL 9006 |
| Resaltar: | Pequeña impulsión solar casera de la ciénaga del perseguidor,Impulsión solar 60kNm de la ciénaga del perseguidor,Mató la caja de cambios 60kNm de la impulsión que llevaba a cabo el esfuerzo de torsión |
||

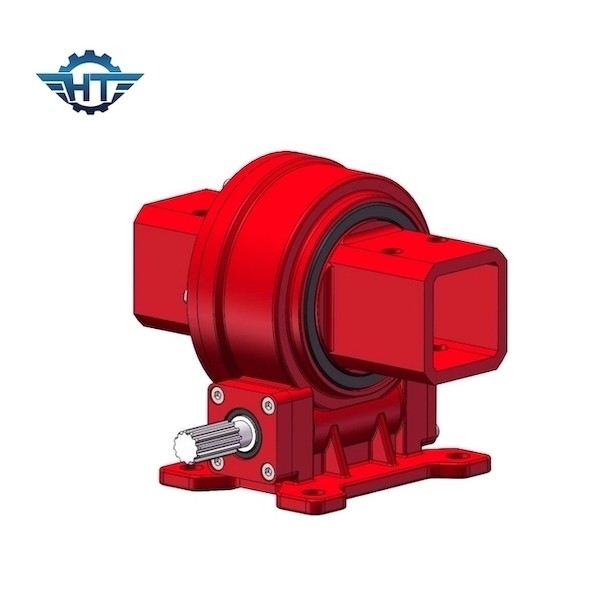

Ratio tamaño pequeño del 51:1 de VE7 el solo AXIS mató la impulsión para el sistema de seguimiento solar casero de Sun
Descripción tamaño pequeño de la impulsión de la matanza
Los soportes fotovoltaicos son estructuras especiales diseñadas e instaladas en el sistema solar de la producción de energía fotovoltaica para apoyar, para fijar y para girar los módulos fotovoltaicos. Los soportes fotovoltaicos necesitan combinar la topografía, el clima y las condiciones solares del recurso del emplazamiento de la obra para arreglar los módulos fotovoltaicos en una ciertos orientación y arreglo. y se fija el espaciamiento. Para hacer que la central eléctrica fotovoltaica alcanza la mejor eficacia de la producción de energía, el soporte fotovoltaico del sistema de seguimiento entró en ser. Porque necesita ser utilizado durante mucho tiempo bajo condiciones de trabajo específicas, el dispositivo rotatorio de la impulsión, mientras que uno de los componentes de la base en el sistema de la rotación del soporte de seguimiento fotovoltaico, necesita tener propiedades mecánicas fuertes tales como resistencia de presión de viento, resistencia de presión de la nieve, resistencia del terremoto, y resistencia a la corrosión a asegurar puede actuar normalmente en diversos ambientes duros tales como arena, lluvia, nieve, terremoto, etc., y la vida de servicio se requiere generalmente para alcanzar más de 25 años.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Applicatons
Sistema de seguimiento horizontal del eje, 1 retrato, 2 retratos, 3H etc. Podemos proporcionar las soluciones convenientes para diverso arreglo del panel solar.
CSP: fresnel, parabólico
