Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE9” |
|---|---|---|---|
| Ratio del engranaje: | 61:1 | Uso: | Solo sistema de seguimiento horizontal de AXIS |
| Característica: | IP66 incluyó la casa | Engranaje de gusano: | Envolvente doble |
| Eficacia: | el 40% | Color estándar: | RAL 9006 |
| Resaltar: | Impulsión solar de la ciénaga del perseguidor VE9,impulsión solar de la ciénaga del perseguidor del motor 24V,impulsión de la ciénaga del motor 24V |
||

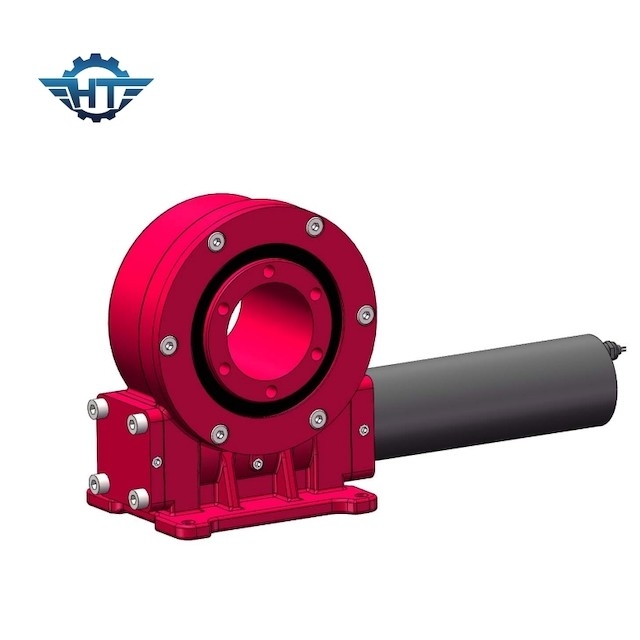

Caja de cambios de la impulsión de la ciénaga VE9 con el motor 24V para el solo sistema de seguimiento horizontal de AXIS
Descripción de la caja de cambios de la impulsión de la ciénaga VE9
El modelo de VE es una solución robusta de la impulsión de la matanza del incluido-engranaje equipada para el alto ciclo de trabajo, de poca velocidad (<1 RPM="">
En el primero tiempo del desarrollo fotovoltaico, las ayudas fotovoltaicas son todas las estructuras fijas, que son relativamente simples en estructura y punto bajo en coste. Con la cancelación de subsidios, el acceso asequible a Internet, y la demanda cada vez mayor para la rentabilidad y la eficacia de las centrales eléctricas, siguiendo los soportes usando impulsiones de la matanza también han recibido cada vez más la atención del mercado.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas de la impulsión de la matanza VE9
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Interior de la parada dura en caso de que el mulfunctioning del sistema de control del software
3. Envoltura del interior de la impulsión del gusano
4. Contacto de diente multi para asegurar la alta carga
5. Función de autoretención
Applicatons
Solo sistema de seguimiento del eje
El solo sistema de seguimiento del eje incluye el solo eje plano y el solo eje inclinado.
