Datos del producto:
|
| Material: | arrabio | Modelo: | VE9” |
|---|---|---|---|
| Ratio del engranaje: | 61:1 | Esfuerzo de torsión de la salida nominal: | 4300 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | 27200 nanómetro | Inclinación del esfuerzo de torsión: | 16000 nanómetro |
| Eficacia: | el 40% | Exacto: | menos de 0,1 grados |
| Resaltar: | solar tracker drive,slewing gear |
||

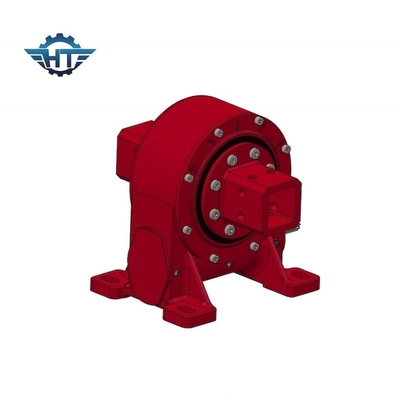

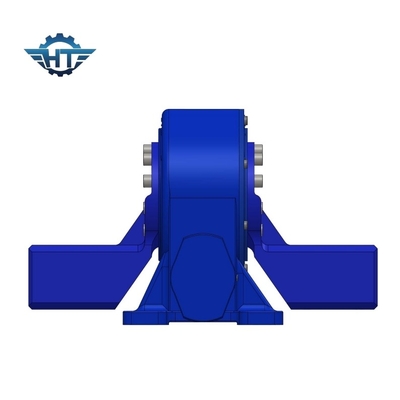

El engranaje de gusano vertical mató la impulsión para el sistema de seguimiento solar del pequeño contragolpe de la alta exactitud
Descripción vertical de la impulsión de la ciénaga del engranaje de gusano
Las impulsiones de la matanza son las soluciones más rentables y más óptimas para el sistema de seguimiento solar del solo eje y del eje dual. Se diseñan, se prueban, y se garantizan para la exactitud y el funcionamiento por un tiempo de la vida del campo de 30 años.
Comparado con los sistemas de seguimiento solares fijos que podrían producir los niveles más altos de energía solamente cuando el sol está al ángulo óptimo del panel, el sistema de seguimiento solar podría estar directamente hacia el sol de la salida del sol a la puesta del sol.
Parámetros del modelo Slewing Drives de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Observación: Para dimensiones más detalladas y los parámetros, refiera por favor a nuestros dibujos de las ventas.
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Empaquetado y envío
Empaquetado interno: película plástica antioxidante; las bolsas de plástico del vacío.
Empaquetado externo: cartón duro; caso de madera; plataforma de madera.
Término de envío: por expreso; por el aire; por tierra; por el mar.
Para las muestras, puesto que la impulsión de la ciénaga está con la pequeña dimensión sino peso pesado, no es envío rentable al lado de mar mientras que el envío expreso la manera rentable, nuestra voluntad logistitic de los personales pedida TNT, DHL, UPS, FEDEX, de comparar el precio expreso para encontrar la manera más rentable.
Si en pedido en bloque en el futuro, recomendamos la nave por el mar.
Q&A
1. ¿Cómo puedo elegir?
Especifique por favor el tamaño del diámetro de rueda, la anchura, el voltaje, el poder y la velocidad sin carga de los motores requeridos.
2. ¿Podría recoger muestras para probar calidad y el mercado por adelantado?
Seguro, agradable recoger muestras para probar nuestra calidad y servicio.
3. ¿Cuál es el coste total para las muestras?
La muestra total del cost= de la muestra costó + carga
Le daremos el mejor coste de envío después de que usted elija los motores convenientes del engranaje
4. ¿Cómo usted envía muestras?
La consideración de cantidad de la muestra no es grande, nosotros apoya muestras de la nave por el ccsme, TNT o Fedex
5. ¿Cuál es su cantidad de orden mínima?
10 sistemas después de que muestras confirmadas
6. ¿Cuál es su plazo de expedición?
Para las muestras estándar: dentro de 7days; para los órdenes del lote: en el plazo de 25 días.
