Datos del producto:
|
Modelo: | Engranaje de la matanza VE9 | Cerradura del uno mismo: | Sí |
---|---|---|---|
Certificados: | ISO9001, CE | Ciclo de trabajo: | 30 años |
Material: | 50Mn,42CrMo | Uso: | Solo sistema de seguimiento solar de AXIS |
Color: | por requerimiento | Exactitud: | 0,15 grados |
Resaltar: | Uno mismo IP66 que cierra el motor hidráulico de la ciénaga,Impulsión vertical 50Mn 42CrMo de la matanza,impulsión hidráulica de la matanza de 50Mn 42CrMo |

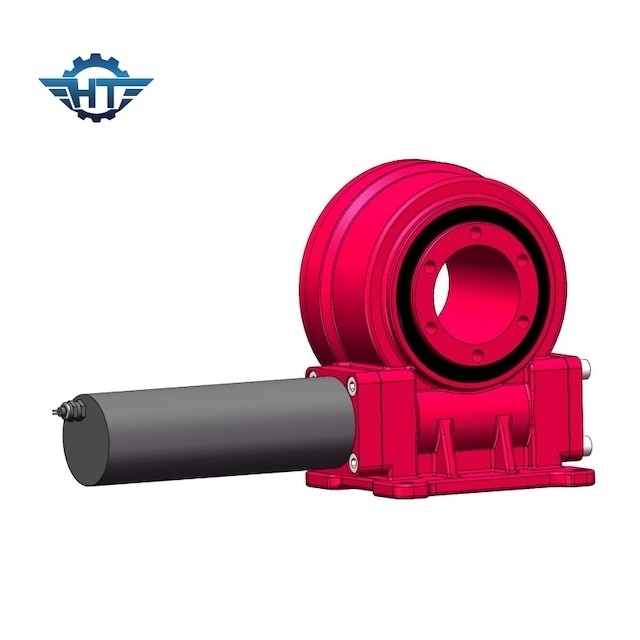

Uno mismo IP66 que cierra 9 pulgadas de impulsión vertical de la ciénaga para el solo sistema de seguimiento solar de AXIS
Descripción de la impulsión de la matanza
Las impulsiones montadas verticales de la ciénaga IP66 se diseñan específicamente para los sistemas de seguimiento solares que requieren el seguimiento horizontal del eje. La rotación exacta de la impulsión vertical de la ciénaga permite que el mecanismo siga perfectamente. Esta clase de impulsión vertical del anillo de la matanza se fabrica usando la última tecnología que incorpora el mecanismo del reloj de arena.
La impulsión vertical de la matanza es generalmente perpendicular instalado a la tierra y es ampliamente utilizada en diversos proyectos de producción de energía fotovoltaica, tales como producción de energía del canal, sistema de seguimiento solar del solo eje plano, sistema de seguimiento solar inclinado. La impulsión de la matanza de la serie del PE (alta precisión VE) está con la alta precisión, generalmente este modelo con la vivienda incluida, puede evitar que el polvo y el agua incorporen el interior. Si el cliente se prepone utilizar los paneles solares, sus puede manejar área de los paneles solares del ㎡ 18-30.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
El uso del dispositivo rotatorio rentable, de la grande-carga de la impulsión y de la estructura del acoplamiento mecánico tiene las ventajas del bajo costo y de la alta confiabilidad. Aplicable a las regiones de la latitud media, la eficacia de la producción de energía se puede mejorar con eficacia por más el de 25%. El principio a circuito cerrado del perseguidor que combina algoritmos astronómicos y los sensores se adopta para mejorar con eficacia la exactitud de seguimiento. Las piezas de rotación principales utilizan los transportes del material de polímero, que tienen las ventajas de la resistencia del viento y de la arena y de sin necesidad de mantenimiento. Tiene diversos modos de funcionamiento tales como día lluvioso, modo nevoso del día, protección del fuerte viento, etc., para proteger la seguridad y la estabilidad del soporte. La capacidad y el ángulo de sistema son flexibles y adaptables a los diversos requisitos del terreno.
