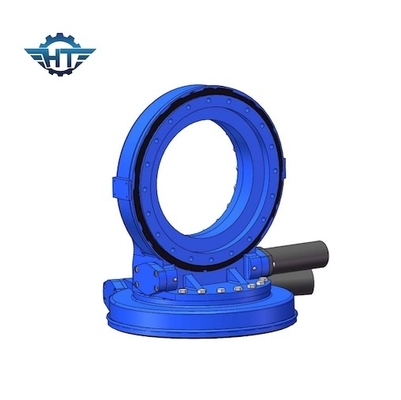

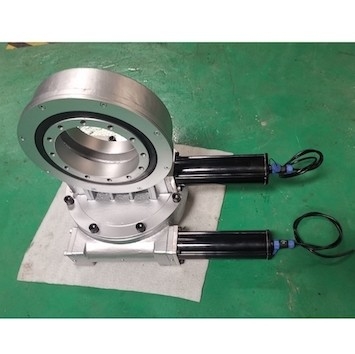

Antena de satélite que gira a Ring Drive 65m m

Antena de satélite que gira a Ring Drive 65m m
Antena de satélite que gira a Ring Drive 65m m Antena de satélite que gira a Ring Drive 65m m

Ampliación de imagen :  Antena de satélite que gira a Ring Drive 65m m

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE3”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~330/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Antena de satélite que gira a Ring Drive 65m m

descripción
Velocidad: 0~1 RPM Uso: antena satelital
MOTOR: Motor eléctrico, motor de pasos Clase del IP: IP66
Pernos de montaje: 6*M10 Montaje de la especificación: 80m m
Agujero del centro: 65m m Ratio: 31:1
Resaltar:

Impulsión del anillo de la matanza de la antena de satélite

,

Ring Drive de matanza 65m m

,

impulsión solar del perseguidor de 65m m

AXIS dual 3 pulgadas que giran la impulsión con el motor planetario 24VDC para la antena de satélite



Descripción de producto



La impulsión de la matanza del gusano de la maquinaria de Hangtuo tiene una unidad de impulsión ultra-compacta de la matanza con extremadamente densidad de poder más elevado. Este diseño es particularmente conveniente para transmitir fuerzas y esfuerzos de torsión extremadamente altos en espacios limitados de la instalación. Las impulsiones del gusano se utilizan en las direcciones para las grúas y las transmisiones del vehículo pesado, así como construcción, silvicultura y maquinaria agrícola. Para estos usos específicos, estamos refinando continuamente nuestros productos para maximizar transferencia del esfuerzo de torsión y para minimizar costes de mantenimiento.



Parametrización para la optimización del tratamiento de Slewing Drive del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m)

Carga axial (kN)

Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Usos



Se fija la base tradicional de la antena de satélite, y algunos satélites altamente emocionados necesitan una base del eslabón giratorio de la antena de satélite que pueda girar a tiempo para conducir la antena de satélite para girar para mantener la recepción continua de señales de satélite. Instalando la impulsión de la matanza en la base, la base puede convertirse en una base de la antena de rotación, y nuestra impulsión de la matanza se puede también equipar de un motor velocidad-ajustable, que permite que el sistema ajuste arbitrariamente la velocidad de rotación dentro de la gama de velocidad, que es beneficiosa a la captura de la señal.
