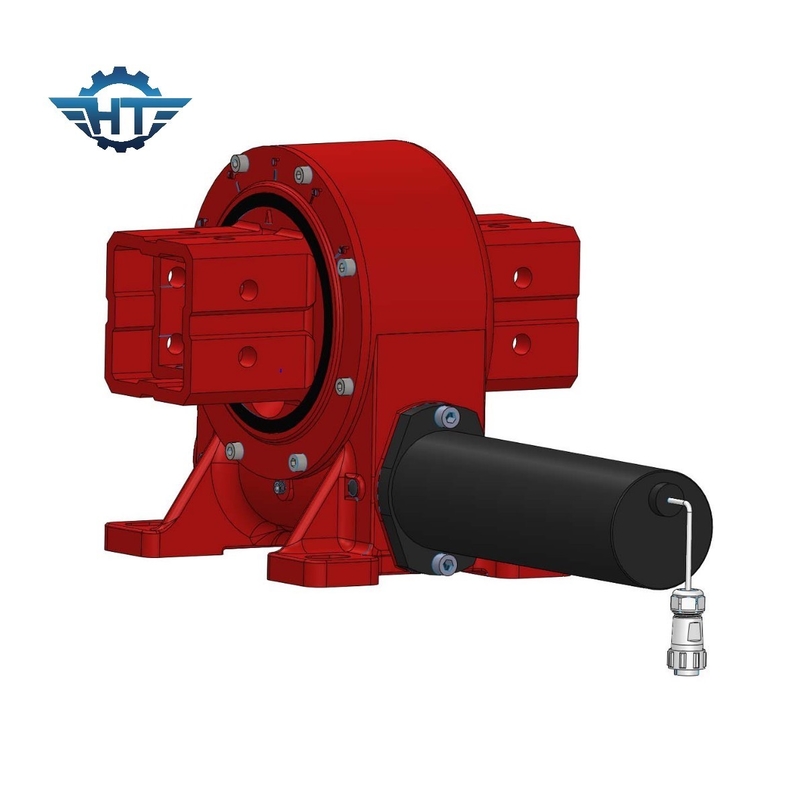

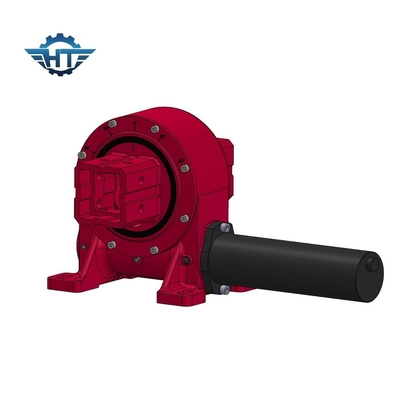

Reducción de 24 V VE9 Compacto de engranaje de tracción de aleta para energía solar

Reducción de 24 V VE9 Compacto de engranaje de tracción de aleta para energía solar
Reducción de 24 V VE9 Compacto de engranaje de tracción de aleta para energía solar Reducción de 24 V VE9 Compacto de engranaje de tracción de aleta para energía solar

Ampliación de imagen :  Reducción de 24 V VE9 Compacto de engranaje de tracción de aleta para energía solar

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Reducción de 24 V VE9 Compacto de engranaje de tracción de aleta para energía solar

descripción
El tipo: Accionamiento de giro Lugar de origen: Changzhou, China (continente)
El motor: Motor de corriente continua sin escobillas Características: Totalmente cerrado
El material: 42CrMo o 50Mn Garantización: Entre 5 y 10 años
Tamaño: de 3 a 25 pulgadas Aplicación: Sistema de energía solar
Resaltar:

VE9 Compact slew drive gearbox

,

24V Reducer slew drive gearbox

,

solar energy slew drive gearbox

VE9 Compacto de caña de engranajes de gusano con accionamiento giratorio con reducidor de caja de engranajes de 24V para energía solar



Descripción de la unidad de engranaje de leña de pararrayos



Una unidad de tracción de trituración está diseñada para manejar cargas radiales o axiales utilizando un par de rotación alto.Energía solar concentrada y otras aplicaciones que requieren una resistencia implacable combinada con una tecnología de giro de precisión impecable para la seguridad y la precisión.



El eje único de la unidad de tracción se utiliza en un sistema de seguimiento de eje único plano, cuyo soporte es un arreglo norte-sur, sistema de seguimiento este-oeste.el accionamiento de la flexión impulsado por el motor soportará un par elevado para conducir todo el sistema, de modo que el sistema pueda seguir el azimut del sol, en la medida de lo posible para mejorar la radiación solar en la superficie del módulo fotovoltaico, y así aumentar la generación de energía.



Esto se basa principalmente en el principio de diseño del sistema de seguimiento, debido al impacto de la rotación de la tierra, para una ubicación fija en la Tierra, el ciclo solar durante todo el año,su ángulo de iluminación también cambia constantementeEl sistema de seguimiento solar está instalado para mantener los paneles solares para rastrear el sol y aumentar la cantidad de radiación solar recibida por los paneles fotovoltaicos.el aumento de la capacidad global de los sistemas de generación de energía solar fotovoltaica,.



Dato técnico de la unidad de engranajes de gusanos VE



Modelo Ratio Torque de salida nominal (N.m.) Torque de inclinación (Nm) Torque de retención (N.m) Carga axial (kN) Carga radial (kN) Eficiencia Precisión (°) Autobloqueo Peso (kg)
3" de largo 31:1 600 1500 1800 22 15 El 40% ≤ 01 - ¿ Qué? 12
5" de largo. 37:1 800 5000 9200 16 27 El 40% ≤ 01 - ¿ Qué? 18
7" de largo. 57:1 1750 7000 13200 34 58 El 40% ≤ 01 - ¿ Qué? 32
8" de largo 51:1 2250 11200 20400 50 80 El 40% ≤ 01 - ¿ Qué? 28
9" de largo 61:1 2250 16000 30800 60 130 El 40% ≤ 01 - ¿ Qué? 52
12" de largo. 78:1 4300 25000 40560 77 190 El 40% ≤ 01 - ¿ Qué? 65
14" de largo 85:1 5600 48000 44200 110 230 El 40% ≤ 01 - ¿ Qué? 88
17" de largo. 102:1 6750 67000 53040 142 390 El 40% ≤ 01 - ¿ Qué? 135
21" de largo 125:1 16000 89000 65000 337 640 El 40% ≤ 01 - ¿ Qué? 192
25" de largo 150:1 21450 112000 89000 476 950 El 40% ≤ 01 - ¿ Qué? 251







Datos del motor



Válvulas de tensión nominal: 24vdc

Velocidad RPM sin carga: 1200±10%

Corriente en cero carga A: <0,1 A

El par nominal N.M.: 0.12

Velocidad RPM: 800 ± 10%

Corriente de carga A: < 1A

Potencia nominal W: < 10 W



Parámetro de salida del engranaje:

Relación de velocidad: 399:1

El par de salida nominal N.M.: 32

Velocidad de salida RPM: 2±0.5



Producción de la sala: 2

Tipo de pabellón: 40F/39

Voltado de entrada de la sala V: 5~24



Define el cable:

1Rojo espeso: motor +

2El motor...

3Amarillo Verde: GND

4Amarillo delgado: salón B.

5Rojo delgado: pasillo + 24V

6- El negro delgado.

7Verde delgado: sala A.
