Datos del producto:
|
| Modelo: | Los engranajes de accionamiento de gusanos VE7 | Proporción de engranajes: | 51:1 |
|---|---|---|---|
| Torque de salida nominal: | El número de unidades de carga | Torque máximo: | 10200 N.m |
| Torque de retención: | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | Par de inclinación: | 10 kN.m. |
| Eficiencia: | El 40% | El color: | Gris de plata |
| Resaltar: | Self Locking Solar Slew Drive,Custom Worm Gear Solar Drive,VE7 solar tracking Slew Drive |
||

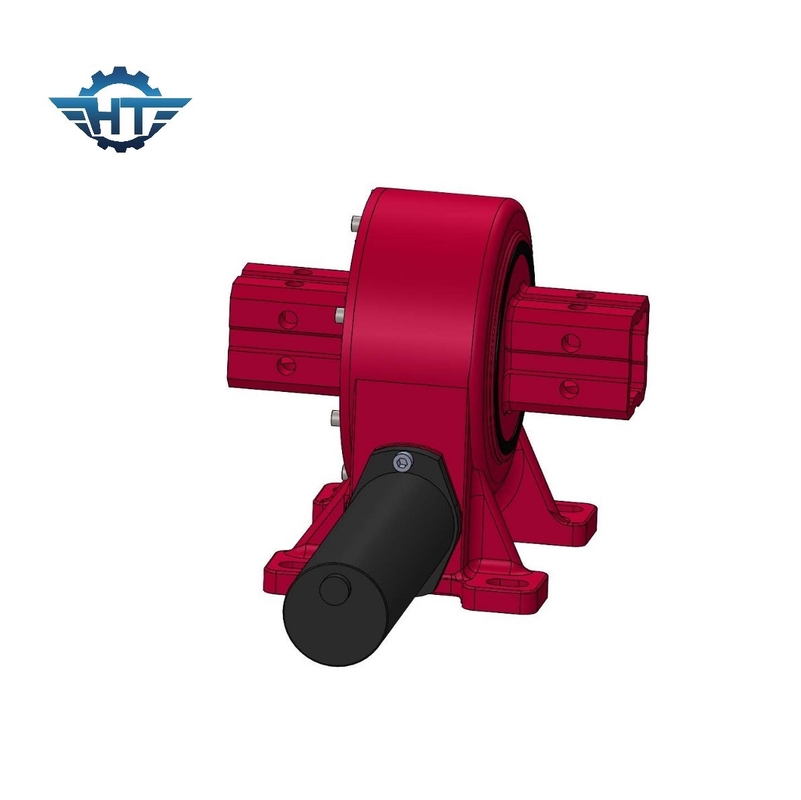

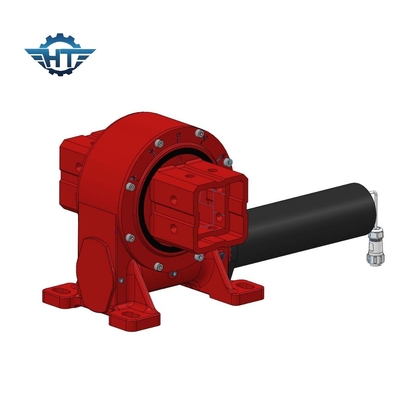

VE7 Dispositivo de giro de engranaje de gusano personalizado para sistema de seguimiento solar
Descripción del accionamiento giratorio del engranaje de gusano del sobre
El accionamiento giratorio es una especie de mecanismo de transmisión de desaceleración giratorio integral integrado con la fuente de potencia motriz.Nuestros accionamientos giratorios vienen en diferentes diseños y robustez para una mejor producción.
Características
Confiabilidad: Los accionamientos giratorios están diseñados y probados para garantizar una vida útil de 30 años.Implementamos un control de calidad sólido para asegurar productos de alta calidad, fiable y de bajo coste.
El rendimiento: las unidades de ejecutar son alimentados con tecnología de gusano reloj de arena para darla caja de cambios enorme fuerza y potencia,la máxima capacidad de supervivencia, la retención de la carga, así como una mayor eficiencia y precisión.
Aplicaciones:Las aplicaciones de accionamiento por giro incluyen rastreadores solares, turbinas eólicas, grúas de camiones, ascensores de hombres, equipos de servicios públicos, accesorios de equipos hidráulicos, equipos de herramientas de aceite, manipuladores de neumáticos,excavadoras y ascensores para automóviles, etc.
Instalación: Nuestros accionamientos giratorios pueden montarse horizontalmente, verticalmente o en una combinación de múltiples ejes.
Parámetros de rendimiento VE7
| Modelo: | El motor de giro VE7 |
| Torque de salida nominal: | Las demás: |
| Torque de inclinación: | 10 kN.m. |
| Carga axial estática: | 110 kN |
| Carga radial estática: | 60 kN |
| Torque de retención: | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. |
| Eficiencia: | El 40% |
| Precisión: | ≤ 0,1 ° |
| Autobloqueamiento: | - ¿ Qué? |
| Peso: | 45 kg de peso |
Cuadro técnico de la unidad giratoria VE
| Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Pregunta y respuesta
1¿Cómo elegir?
Por favor, especifique el tamaño del diámetro, el ancho, el voltaje, la potencia y la velocidad en condiciones de vacío de los motores requeridos, los metros cuadrados de los paneles solares/espejos, la disposición de dichos paneles solares/espejos.
2¿Puedo tomar muestras para probar la calidad y el mercado de antemano?
Claro, bienvenido a tomar muestras para probar nuestra calidad y servicio.
3¿Cuál es el costo total de las muestras?
Costo total de la muestra = coste de la muestra + flete.
Le daremos el mejor costo de envío después de elegir los motores de giro adecuados.
4¿Cómo envías las muestras?
Considerando la cantidad de muestras no es grande, apoyamos envío de muestras por EMS, TNT o Fedex
5¿Cuál es su cantidad mínima de pedido?
1 juego
6¿Cuál es su plazo de entrega?
Para las muestras estándar: 0 a 15 días; para los pedidos por lotes: dentro de los 25 a 40 días.
