Datos del producto:
|
| Material de las máquinas de rodaje: | 50Mn, 42CrMo | Proporción de engranajes: | 61:1 |
|---|---|---|---|
| Aplicación: | Sistema de seguimiento solar de eje único | Lugar de origen: | Changzhou, China |
| El conductor: | Motor planetario de 24 V de corriente continua | Certificado: | Se trata de una serie de medidas de control. |
| Instalación: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Mantenimiento: | 5 años en el interior |
| Resaltar: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

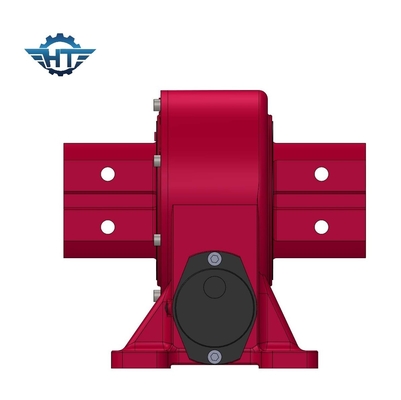

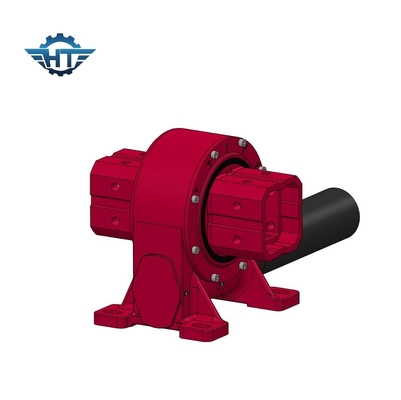

Relación de engranajes 61 a 1 para el engranaje de gusano con accionamiento giratorio de eje único Sistema de seguimiento solar
Ventajas del producto de la maniobra de giro del engranaje de gusano
1Usamos sello de aceite esqueleto para evitar fugas de aceite de manera eficiente
2Las dimensiones de montaje de nuestros accionadores giratorios están diseñados para adaptarse a muchas aplicaciones.
3Fácil mantenimiento, 5 años internos para energía solar utilizando
4. Adopte una estructura de engranaje de gusano de doble envolvente que tiene una fuerte adhesión y torque de momento
5- Parada dura en el interior de los motores de giro en caso de mal funcionamiento del sistema de control de software
Parámetros del equipo de envuelva El S- ¿Qué quieres decir?
| Modelo | Ratio | Torque de salida nominal | Torque de inclinación | Carga axial | Carga radial | Torque de retención | Eficiencia | Precisión | Autobloqueo | Peso |
| N.m. | N.m. | KN | KN | N.m. | Grado | - ¿ Qué? | En kg | |||
| 3" de largo | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | El 40% | ≤ 01 | - ¿ Qué? | 13 kg de peso |
| 5" de largo. | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | El 40% | ≤ 01 | - ¿ Qué? | 18 kg |
| 7" de largo. | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | El 40% | ≤ 01 | - ¿ Qué? | 28 kg de peso |
| 8" de largo | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | El 40% | ≤ 01 | - ¿ Qué? | 35 kg de peso |
| 9" de largo | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | El 40% | ≤ 01 | - ¿ Qué? | 51 kg |
| 12" de largo. | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | El 40% | ≤ 01 | - ¿ Qué? | 61 kg |
| 14" de largo | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | El 40% | ≤ 01 | - ¿ Qué? | 78 kg de peso |
| 17" de largo. | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | El 40% | ≤ 01 | - ¿ Qué? | 105 kg de peso |
| 21" de largo | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | El 40% | ≤ 01 | - ¿ Qué? | El peso total es de: |
| 25" de largo | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | El 40% | ≤ 01 | - ¿ Qué? | 244 kg |
Características
1. Rotación ± 60 grados, parada dura en el interior
2. Conexión de un motor motriz desde el lado izquierdo o derecho
3Durante la instalación, no es necesario ajustar el espacio libre del engranaje, su estructura garantiza el contacto de varios dientes.
4La grasa se había llenado antes de la fábrica.
4- Instalación sencilla y bajo mantenimiento, 5 años internos
5Utilización racional del espacio
6El engranaje se bloquea automáticamente.
7Método fácil y fluido de arranque y parada
8. Torque de momento elevado, adecuado para instalación vertical
Aplicaciones
Las unidades de gusano han demostrado ser eficaces en muchas máquinas y equipos, en diversas aplicaciones y condiciones operativas, tales como: plataformas de construcción y montaje,colocación de cabinas de conducción en maquinaria forestal, equipos de manipulación de materiales, posicionamiento de sistemas solares, control de superestructuras y aplicaciones operativas de maquinaria de construcción, grúas industriales, etc.
