Datos del producto:
|
| Ratio: | 61 a 1 caja de cambios | El material: | 50Mn, 42CrMo |
|---|---|---|---|
| Características: | Mecanismo de engranaje de bloqueo | Certificado: | ISO9001, CE |
| El conductor: | 12/24VDC | Mantenimiento: | Cada 5 años |
| El color: | Como se ha pedido | Origen: | Changzhou, China |
| Resaltar: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

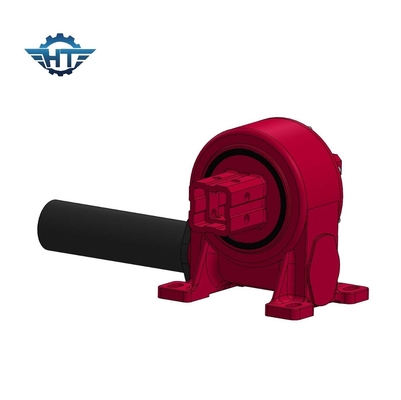

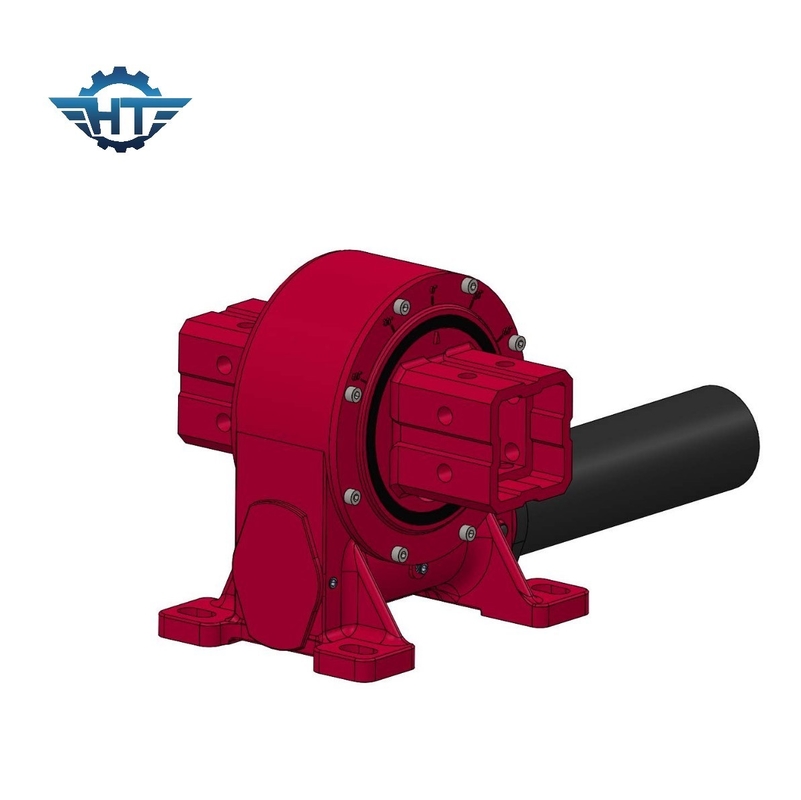

Sistema de seguimiento de paneles solares de eje único
Caja de engranajes de gusano compactoDescripción
Entrega confiable: la mayoría de los pedidos se envían en 15 días o menos, en temporada alta, en 30 días.
Apoyo técnico ̇ los ingenieros están listos para ayudar
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Operaciones y mantenimiento-operaciones y mantenimiento es fácil y reducir su tarifa
Folla de datos de los conjuntos de engranajes de gusano VE9
| Modelo | Ratio | Torque de salida nominal ((N.m.) | Torque de inclinación ((N.m.) | Torque de retención ((N.m.) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Autobloqueo | Peso (en kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | - ¿ Qué? | 65 |
| 14" de largo | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | - ¿ Qué? | 251 |
Instalación
1Preparación
1.1 Compruebe el accionamiento de la matanza por daños físicos.
1.2 Superficies de apoyo limpias
2. Cerrojos de montaje
Como fabricante de la caja de cambios, no suministramos, garantizamos ni recomendamos los sujetadores de montaje utilizados.
Se utilizarán los tamaños, el número y los grados de calidad prescritos.
Se observará la relación de agarre (longitud de agarre en relación con el diámetro del perno), desde un mínimo ≥ 1,5 hasta un máximo ≤ 2.
No deben permitirse tornillos con eje completamente roscado.
La función del accionamiento de la palanca, la vida útil y la durabilidad de la conexión del perno se ven afectadas en caso de incumplimiento.
Se utilizarán colgantes planos de tamaño y resistencia adecuados para que no se supere la presión interfacial admisible.
Los tornillos de montaje están normalmente adecuadamente sujetos mediante una correcta precarga.
Nota: No está permitido el uso de anillos divididos, colgantes divididos, etc.
Torque de apretamiento y cargas iniciales para los tornillos de montaje.
|
Torque de apretamiento |
Dimensión del rayo de montaje |
|||||
| Clasificación |
M6 - ¿ Qué es eso? |
M8 (Documento de la Comisión de las Naciones Unidas) |
M10 (3/8-16UNC) |
M12 y M12 (7/16-14UNC) |
El M16 ¿Qué es esto? |
M20 (3/4-10UNC) |
| Clase ocho.8 | 10.2 N.M. | 24.7 N.M | 49 N.M. | 85.5 N.M. | 212.2 N.M. | 414 N.M |
| La clase 10.9 | 14.3 N.M | 34.8 N.M. | 68.9 N.M. | 120.2 N.M. | 298.4 N.M | 582.1 N.M. |
| La clase 12.9 | 17.2 N.M. | 41.7 N.M | 82.7 N.M | 144.2 N.M. | 358.1 N.M. |
689.5 N.M. |
