Datos del producto:
|
| Estructura: | Caja de cambios compacta | Modelo: | Vehículo V9 |
|---|---|---|---|
| Proporción de engranajes: | 61:1 | Eficiencia: | El 40% |
| Es muy preciso.: | ≤ 01 | El conductor: | Motor eléctrico |
| El color: | Como se ha pedido | Torque de retención: | 39000 a 85000 Nm |
| Resaltar: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

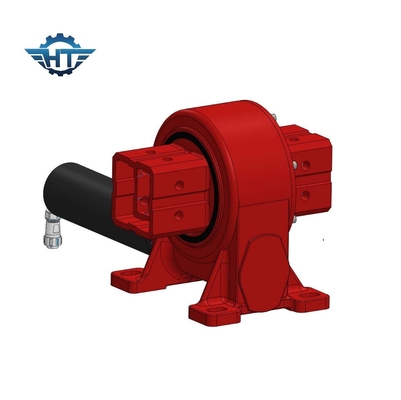

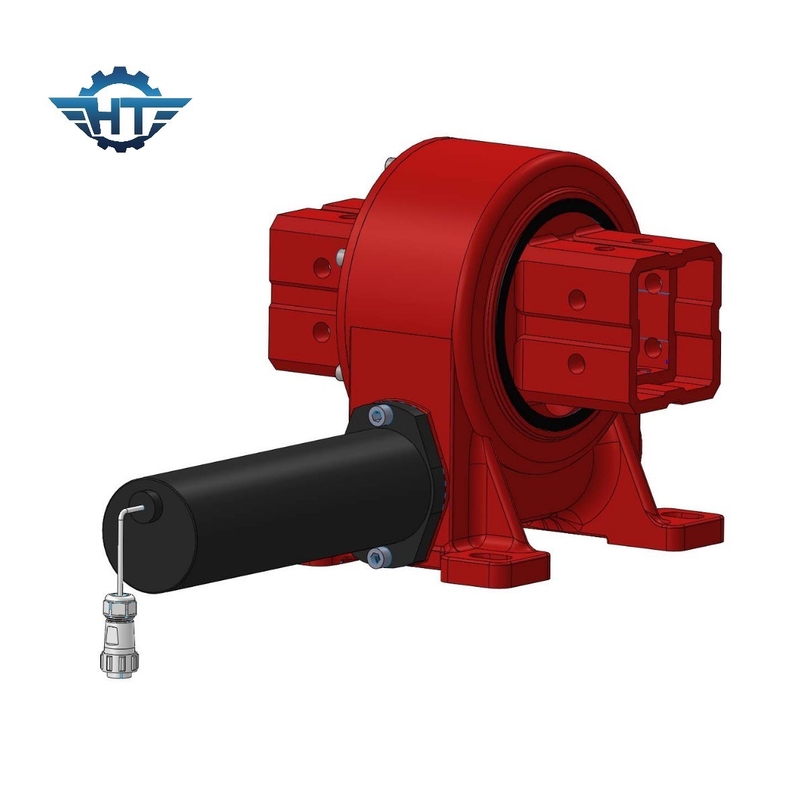

Capacidad de carga alta con mucha superficie de contacto de dientes en el tractor solar
Descripción de la caja de cambios de la unidad de reducción
Hangtuo, ubicada en Changzhou, China, a solo 30 minutos en tren del aeropuerto internacional de Shanghai.Tenemos más de 10 años de experienciaNuestro equipo está especializado en investigaciones y desarrollos en ese área en particular. Nuestra experiencia abarca los campos de tecnologías de seguimiento para sistemas fotovoltaicos, ingeniería mecánica,tecnología de accionamiento giratorio.
Ficha técnica de las unidades giratorias de la serie VE
| Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Para obtener más detalles de los parámetros técnicos del producto, póngase en contacto con nosotros para obtener el catálogo del producto y los dibujos de ventas detallados.
Nuestras ventajas
Tiempos de reacción rápidos
Experiencia de muchos años en el control inteligente de procesos para la producción en serie, así como en el desarrollo de productos orientados al cliente.
Ventaja del producto
El motor de giro (tipo cerrado, tipo vertical, tipo de doble eje,Tipo de precisión) El accionamiento de giro de gusano de reloj de arena se basa en el rodamiento de giro con un fuerte par de momento de inclinación y una función de autobloqueo estáticoMuchas de las superficies de contacto con los dientes están diseñadas especialmente para conducir con cargas altas.
Calidad estable
Establecemos puntos críticos de inspección de calidad, un total de 9 puestos a través de la planta.Utilizamos calibración de alta precisión y medidor de medición.
Pruebas
Dispositivo de medición avanzado
La medición debe calibrarse, comprobarse y solo se puede utilizar un medidor cualificado.
Aplicación
La aplicación más común de los accionamientos giratorios de doble eje son los rastreadores solares de doble eje, como los heliostatos y los fotovoltaicos concentrados (CPV), y las antenas de satélite o radar.Otras aplicaciones incluyen ascensores de automóviles, posicionadores de brazos robóticos y equipos de escenario.
