Datos del producto:
|
Característica: | Engranaje de gusano doble de la envoltura | Material: | 42CRMN, 50Mn |
---|---|---|---|
Vida del campo: | 25~30 años | Uso: | Sistema de SolarTracking |
color: | gris de plata | Inclinación del esfuerzo de torsión del momento: | 5000 N.m |
TAMAÑO: | 3~9 pulgadas | Instalación: | Rapido y Facil |
Resaltar: | Sola impulsión de seguimiento solar de la matanza,Impulsión solar de la matanza del engranaje de gusano VE5,Reloj de arena que envuelve la impulsión solar de la matanza |

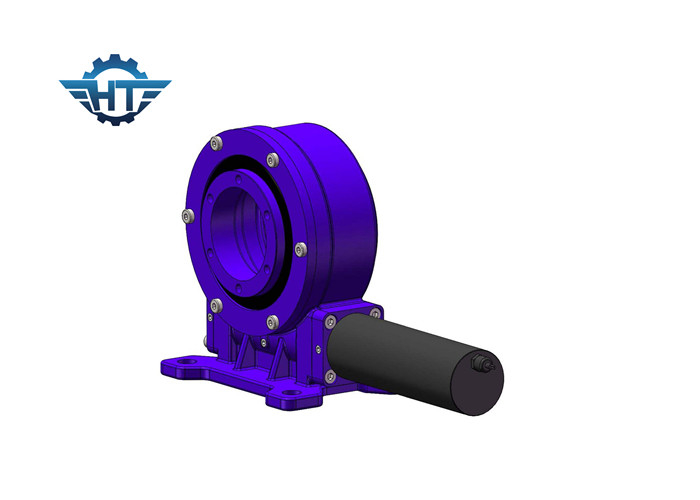

Reloj de arena VE5 que envuelve la impulsión de la matanza del engranaje de gusano para el solo sistema de seguimiento solar
Descripción de la impulsión de la matanza del engranaje de gusano del reloj de arena
Hangtuo, situado en Changzhou, China, tiene enriquecer y el conocimiento experto en las impulsiones de la matanza del diseño, el convertirse y de la fabricación. Tenemos experiencia de más de 10 años. Especializan a nuestro equipo adentro investiga y los progresos en esa área particular. Nuestra experiencia cubre los campos de las tecnologías de seguimiento para los sistemas fotovoltaicos, ingeniería industrial, girando tecnología de la impulsión.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
Tiempos de reacción rápidos
Experiencia a largo plazo en el control del inteligente-proceso para la producción en masa así como en el desarrollo de productos orientado al cliente.
Ventaja del producto
La impulsión de la matanza del gusano del reloj de arena de la impulsión de la matanza (tipo incluido, tipo vertical, tipo dual de AXIS, tipo de la precisión) se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.
Calidad estable
Puntos de inspección críticos puestos de la calidad, posiciones del total 9 a través de la planta. Pusimos puntos de inspección críticos de la calidad, hacemos instrucciones de la inspección de la calidad de controlar estrictamente en el proceso dominante. Utilizamos la calibración del indicador de la alta precisión y de la medida.
Prueba
Dispositivo avanzado de la medida
La medida se debe calibrar, control y solamente el indicador calificado puede ser utilizado.
Usos
Perseguidores solares incluyendo sistemas de seguimiento solares del solo eje y sistemas de seguimiento solares del eje dual, turbinas de viento, platos del satélite y del radar, grúas del camión, elevaciones del hombre, equipo para uso general, accesorios hidráulicos del equipo, equipo de la herramienta del aceite, controladores del neumático, cavadores, y elevaciones automotrices.
Persona de Contacto: Mr. Tommy Zhang
Teléfono: +86-18961639799
