Datos del producto:
|
Material: | 50Mn, 42CrMo | Modelo: | 9 pulgadas |
---|---|---|---|
Ratio del engranaje: | 61:1 | Eficacia: | el 40% |
Precisión: | ≤ 0,15 grados | Conductor de engranaje helicoidal: | 24VDC |
Color: | por requerimiento | Uso: | Pequeñas grúas industriales |
Resaltar: | Impulsión industrial del anillo de la matanza de la grúa,impulsión del anillo de la matanza 42CrMo,pequeña impulsión de la matanza 42CrMo |

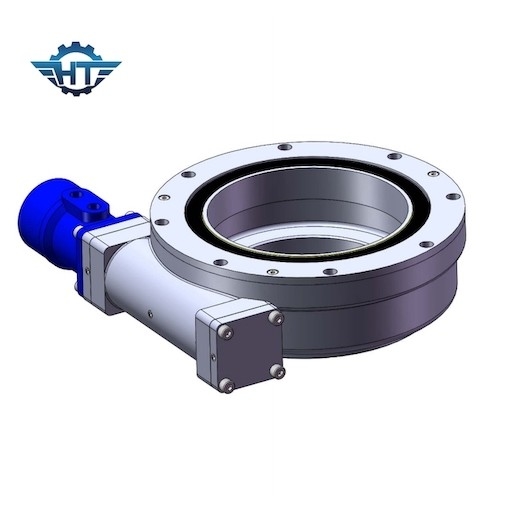

IP66 incluyó la vivienda de las grúas de la matanza Ring Drives For Industrial Small
Descripción de la impulsión de la ciénaga del engranaje de gusano
La impulsión de la matanza del engranaje del gusano de Hangtuo se compone de la vivienda, del engranaje de la matanza, del gusano del sobre, del lacre y de otros recambios. Podemos también hacer juego el motor electrónico 12/24V, el motor de pasos, el motor servo y el motor hidráulico, que puede mover no sólo la dirección a la derecha pero también contradecir la rotación de la dirección a la derecha.
Nuestro producto manyfactured bajo sistema estricto del control de calidad en nuestra propia fábrica. Nuestra compañía ha pasado el sistema de calidad ISO9001 y consiguió la certificación del CE que es necesaria para la aduana en países europeos.
Ventajas
Modular
Debido a la alta integración de la impulsión de la matanza, el usuario no tiene que comprar y procesar cada accesorio que componga el dispositivo de la matanza uno por uno, que también reduce el proceso de la preparación al principio de la producción del producto hasta cierto punto, mejorando de tal modo grandemente productividad de trabajo.
Seguridad
La impulsión del engranaje de gusano y del gusano tiene las características de autoretención reverso, que puede realizar para invertir de autoretención, es decir, sólo el engranaje de gusano se puede conducir por el gusano, solamente el gusano no puede ser conducido por el engranaje de gusano. Esta característica hace el dispositivo de la impulsión de la matanza ampliamente utilizado en la elevación, el trabajo aéreo y el otro equipo. Mientras que mejora el contenido tecnológico del motor principal, también mejora grandemente el factor de la estabilidad y de seguridad de la operación del motor principal.
Diseño simplificado de la unidad central
Comparado con la transmisión tradicional del engranaje, la transmisión del engranaje de gusano puede obtener un ratio de reducción relativamente grande. En algunos casos, las piezas del reductor se pueden omitir para el motor principal, de tal modo reduciendo el coste de la adquisición para los clientes y grandemente reduciendo el porcentaje de averías del motor principal.
Modelo Performance Parameters del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |

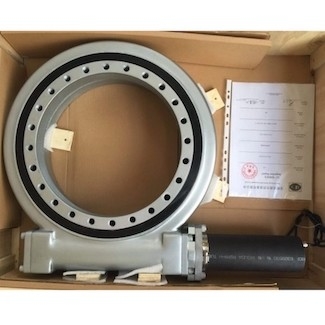

Empaquetado y envío
Empaquetado interno: película plástica antioxidante; las bolsas de plástico del vacío.
Empaquetado externo: cartón duro; caso de madera; plataforma de madera.
Término de envío: por expreso; por el aire; por tierra; por el mar.
Para las muestras, puesto que la impulsión de la ciénaga está con la pequeña dimensión sino peso pesado, no es envío rentable al lado de mar mientras que el envío expreso la manera rentable, nuestra voluntad logistitic de los personales pedida TNT, DHL, UPS, FEDEX, de comparar el precio expreso para encontrar la manera más rentable.
Si en pedido en bloque en el futuro, recomendamos la nave por el mar.
