Datos del producto:
|
| Modelo: | Eje dual de vivienda incluido 7 pulgadas | Material: | 42CRMN, CUARTO DE GALÓN |
|---|---|---|---|
| Garantía: | 5 años | Contragolpe: | 0~0.15 grados |
| MOTOR: | Motor del engranaje planetario | Característica: | AXIS dual gira |
| Tamaño: | Tamaño modificado para requisitos particulares | Ciclo de trabajo: | 30 años |
| Resaltar: | El OEM incluyó la impulsión de la matanza,Impulsión dual de la matanza de AXIS de 25 pulgadas,Caja de cambios de la impulsión de la ciénaga de 25 pulgadas |
||

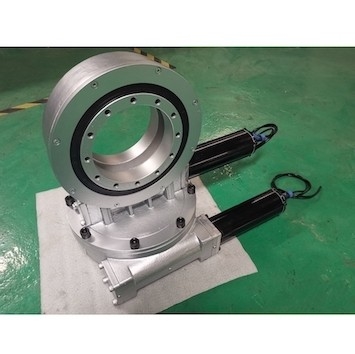

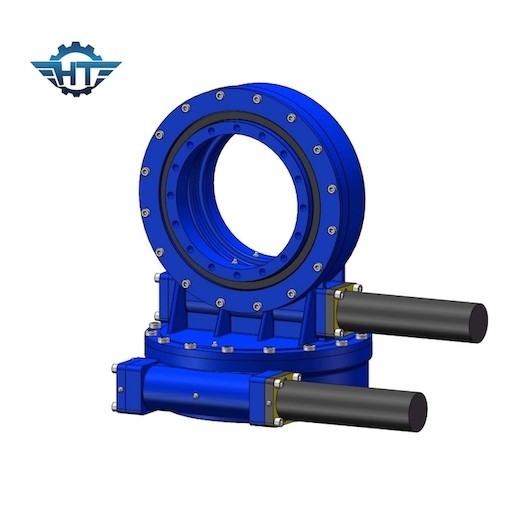

SDE7 se doblan caja de cambios de la impulsión de la ciénaga del engranaje de gusano de AXIS para el sistema de seguimiento solar dual de AXIS
Descripción dual de la impulsión de la matanza de AXIS
impulsión de la matanza de Dual-AXIS que diseña con la impulsión con dos ejes al mismo tiempo. Es el más entrar en contacto con del diente y esfuerzo de torsión doble de la salida que la impulsión de la matanza de la serie del SE. Este producto tiene una larga historia, tecnología de proceso ha sido muy maduro ahora.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí |
705kg |
Usos
Nuestras unidades de la matanza de dual-AXIS generan el esfuerzo de torsión girando cerca de dos hachas independientemente separadas, permitiendo la transmisión estable y de alta precisión sobre una amplia gama. Los usos incluyen perseguidores solares, los helióstatos, el photovoltaics concentrado (CPV), y las antenas por satélite y de radio.
Empaquetado
Empaquetado interno: película plástica antioxidante; las bolsas de plástico del vacío.
Empaquetado externo: cartón duro; caso de madera; plataforma de madera.
Término de envío: por expreso; por el aire; por tierra; por el mar.
Para las muestras, puesto que la impulsión de la ciénaga está con la pequeña dimensión sino peso pesado, no es envío rentable al lado de mar mientras que el envío expreso la manera rentable, nuestra voluntad logistitic de los personales pedida TNT, DHL, UPS, FEDEX, de comparar el precio expreso para encontrar la manera más rentable.
Si en pedido en bloque en el futuro, recomendamos la nave por el mar.
