Datos del producto:
|
Tipo: | Incluido | Usos: | Cavadores y elevaciones automotrices |
---|---|---|---|
Conductor: | Motor hidráulico | Grado del IP: | IP66 |
Color: | por requerimiento | Ratio: | 61:1 |
Modelo: | 9 pulgadas | Effciency: | el 40% |
Resaltar: | Las elevaciones automotrices incluyeron la impulsión de la matanza,La impulsión incluida de la matanza gira horizontalmente,Gire horizontalmente la impulsión de la ciénaga del gusano |

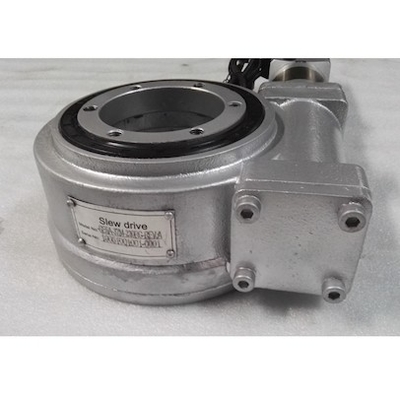

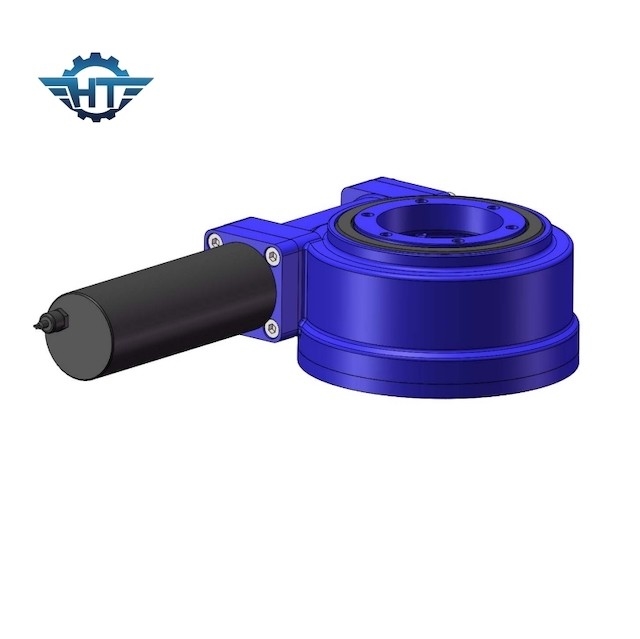

Gire horizontalmente 9 pulgadas del gusano de caja de cambios de la impulsión con para los cavadores y las elevaciones automotrices
9 pulgadas del gusano de la impulsión de la caja de cambios de descripción de producto
La impulsión de la matanza tiene muchos tipos tales como tipo incluido, tipo de vivienda abierto, tipo vertical, tipo dual del eje, tipo de la alta precisión, el tipo de impulsión del gusano impulsión de la matanza del etc. se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.
Modelo: | SE9 | Lugar del origen | Changzhou, China |
Marca | HANGTUO | Tipo | Incluido |
Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 8784 N.m |
Inclinación del esfuerzo de torsión del momento | 45 K N.m | Llevar a cabo el esfuerzo de torsión | 30,8 K N.m |
Grado axial estático | 340 KN | Grado radial estático | 130 KN |
Grado axial dinámico | 170 KN | Grado radial dinámico | 65 KN |
Ratio del engranaje | 61:1 | Eficacia | el 40% |
Modelo Performance Parameters del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
