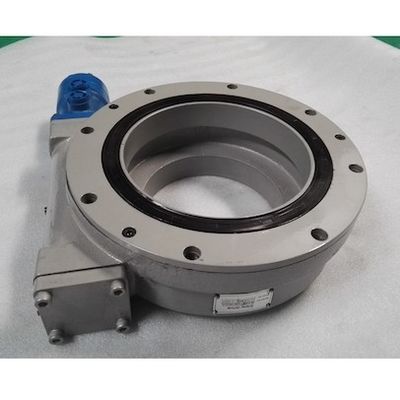

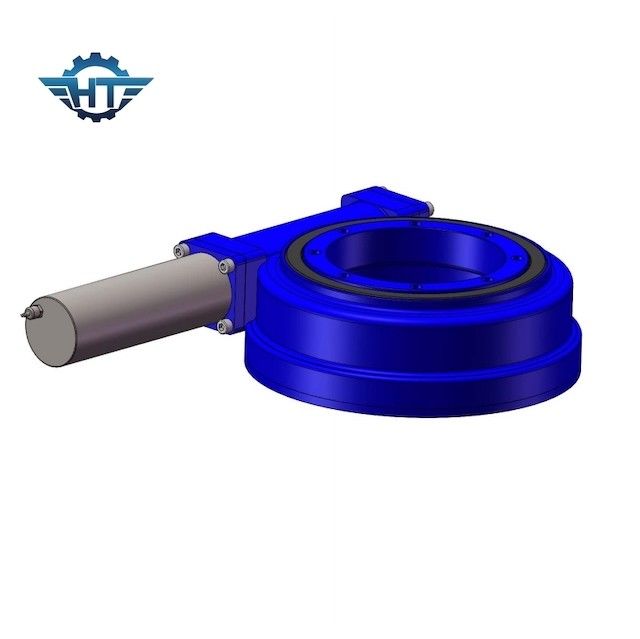

El sello del PVC de NBR incluyó la impulsión de la matanza para el sistema de seguimiento solar 21 pulgadas

El sello del PVC de NBR incluyó la impulsión de la matanza para el sistema de seguimiento solar 21 pulgadas
El sello del PVC de NBR incluyó la impulsión de la matanza para el sistema de seguimiento solar 21 pulgadas El sello del PVC de NBR incluyó la impulsión de la matanza para el sistema de seguimiento solar 21 pulgadas

Ampliación de imagen :  El sello del PVC de NBR incluyó la impulsión de la matanza para el sistema de seguimiento solar 21 pulgadas

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SE21"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El sello del PVC de NBR incluyó la impulsión de la matanza para el sistema de seguimiento solar 21 pulgadas

descripción
Material: 50Mn, 42CrMo Modelo: SE21"
Ratio del engranaje: 125:1 Esfuerzo de torsión de la salida nominal: kNm 16
Inclinación del esfuerzo de torsión: kNm 205 Eficacia: el 40%
Color: RAL 9006 Tipo del sello: NBR+PVC, tipo del FB
Resaltar:

El sello del PVC de NBR incluyó la impulsión de la matanza

,

Impulsión de la matanza para el sistema de seguimiento solar 21 pulgadas

,

Anillo de la matanza del engranaje de gusano de 21 pulgadas

Engranaje de gusano incluido que gira a Ring Drive, 21 pulgadas de tamaño de Bigh para la robótica de la automatización



Engranaje de gusano incluido que gira la descripción de Ring Drive



El womr incluido adapta la impulsión del anillo de la matanza puede conseguir un ratio grande de la transmisión, más compacto que mecanismo de engranaje oblicuo escalonado del árbol. Con la superficie del diente de dos ruedas que enreda para la línea contacto, su fuerza de sustentación es mucho más alta que el mecanismo de engranaje oblicuo escalonado del árbol. La impulsión del gusano es equivalente torcer en espiral transmisión, es transmisión que enreda del multi-diente, así que la transmisión es lisa, de poco ruido. Y es de autoretención, cuando el ángulo de la guía del gusano es menos que el ángulo equivalente de la fricción entre los dientes que enredan, el mecanismo tiene característica de autoretención; puede realizar el revés de autoretención, es decir, sólo el gusano para conducir la rueda de gusano. Con esta característica, el mecanismo del gusano usado en maquinaria pesada puede desempeñar un papel de la protección de la seguridad.



Parámetros técnicos SE21



Lugar del origen: Jiangsu, China (continente)
Marca: Hangtuo

Grado axial estático: 1600 KN

Grado radial estático: 640 KN

Grado axial dinámico: 385 KN
Grado radial dinámico: 335 KN

Condición: Nuevo
Esfuerzo de torsión de la salida: kNm 16
Ratio del engranaje: 125:1

Inclinación del esfuerzo de torsión del momento: 205 KN.m
Llevar a cabo el esfuerzo de torsión: 105 KN.m

Motor: 125CC, 160CC, motor hidráulico 200CC
Servicio post-venta proporcionado: Ingenieros disponibles mantener la maquinaria en ultramar



Modelo Performance Parameters del SE


Modelo Performance Parameters del SE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Inclinación
Esfuerzo de torsión
(kN.m)
Tenencia
Esfuerzo de torsión
(kN.m)
Axial
Carga
(kN)
Parte radial
Carga
(kN)
Ratio Eficacia Precisión
(grado)
IP TEP de trabajo
(℃)
De autoretención Peso
(kilogramo)
1" 400 1 2 22 12 32:1 el 40% ≤0.15 66 -40~+80 6
3" 806 1,5 3 30 16 31:1 el 40% ≤0.15 66 -40~+80 8
5" 962 6 9 68 27 37:1 el 40% ≤0.15 66 -40~+80 12
7" 7344 13,5 12 132 58 57:1 el 40% ≤0.15 66 -40~+80 21
9" 8784 45 30,8 340 130 61:1 el 40% ≤0.15 66 -40~+80 49
12" 11232 54 45 480 190 78:1 el 40% ≤0.15 66 -40~+80 61
14" 11232 68 54 680 230 85:1 el 40% ≤0.15 66 -40~+80 63
17" 11232 135 65 980 390 102:1 el 40% ≤0.15 66 -40~+80 105
21" 18000 203 81 1600 640 125:1 el 40% ≤0.15 66 -40~+80 149
25" 18000 271 89 2400 950 150:1 el 40% ≤0.15 66 -40~+80 204



Usos



Las impulsiones de la matanza de Hangtuo y el transporte de la matanza/el anillo se pueden utilizar para el material de construcción y el sistema de la robótica de la automatización, tal como camión montaron las grúas, los carnes costeros, excavador.
