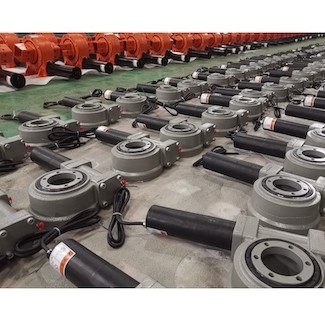

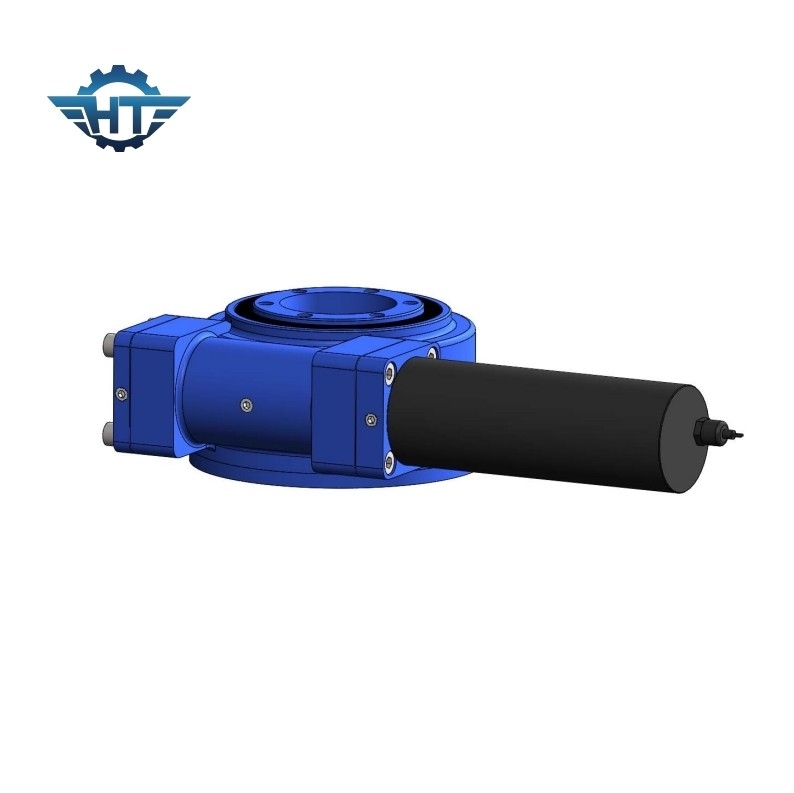

La sola AXIS impulsión 9400Nm de la matanza de SE17 aprieta la impulsión solar del perseguidor

La sola AXIS impulsión 9400Nm de la matanza de SE17 aprieta la impulsión solar del perseguidor
La sola AXIS impulsión 9400Nm de la matanza de SE17 aprieta la impulsión solar del perseguidor La sola AXIS impulsión 9400Nm de la matanza de SE17 aprieta la impulsión solar del perseguidor

Ampliación de imagen :  La sola AXIS impulsión 9400Nm de la matanza de SE17 aprieta la impulsión solar del perseguidor

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SE17”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 284/pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

La sola AXIS impulsión 9400Nm de la matanza de SE17 aprieta la impulsión solar del perseguidor

descripción
Material: 50Mn, 42CrMo Modelo: 17 pulgadas
Ratio del engranaje: 102:1 Esfuerzo de torsión de la salida nominal: 9400 nm
Inclinación del esfuerzo de torsión: 135600 nanómetro Llevar a cabo el esfuerzo de torsión: 65040 nanómetro
Paquete del transporte: Casos de madera Uso: Perseguidores solares
Resaltar:

Sola AXIS impulsión de la matanza de SE17

,

impulsión solar del perseguidor 9400Nm

,

anillo de la ciénaga de la impulsión del gusano 9400Nm

SE17 que envolvía la impulsión del engranaje de gusano con IP66 incluyó la vivienda para los perseguidores solares



Sola descripción de la impulsión de la ciénaga de AXIS



El anillo de la ciénaga del SE que lleva la impulsión puede llevar la fuerza axial. Se diseña en la estructura compacta para la maquinaria de construcción, la maquinaria del habor, el vehículo aéreo de la plataforma, los militares, el etc.  Es también ampliamente utilizado en sistema de seguimiento solar producir un sistema solar eficiente de la generación tal como sistema de seguimiento solar del sistema de seguimiento solar del solo eje y del eje dual.



Parametrización para la optimización del tratamiento de las series del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión

(N.m)

Axial

Carga

(kN)

Parte radial

Carga

(kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

Uno mismo

fijación

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Parámetro de la impulsión de la ciénaga SE17




Nombre de producto Impulsión de la ciénaga SE17
Esfuerzo de torsión de la salida 9400 N.m
Inclinación del esfuerzo de torsión del momento 135600 N.m
Llevar a cabo el esfuerzo de torsión 65040 N.m
Grado axial estático kN 980
Grado radial estático kN 390
Grado axial dinámico kN 490
Grado radial dinámico kN 245
Alternativas del motor Motor de CA 380V/220V, motor de DC
Estilo de los productos AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar
Característica del uso Sistema de seguimiento solar, maquinaria industrial



Applicatons



Solo seguimiento plano del eje
Entre los métodos de seguimiento, el seguimiento plano de solo-AXIS es el método más de uso general. Se divide en el eje norte-sur que sigue y que sigue Este-Oeste del eje. El seguimiento Este-Oeste del eje no tiene ninguna ventaja obvia sobre la instalación inclinada fija, y el efecto del seguimiento norte-sur del eje es mejor que el del eje Este-Oeste que sigue. El seguimiento plano de solo-AXIS es especialmente conveniente para las áreas bajas de la latitud
