Datos del producto:
|
| Ratio del engranaje: | 61:1 | Tipo: | Incluido |
|---|---|---|---|
| Uso: | Energía solar | Conductor: | DC/AC |
| Grado del IP: | IP66 | Color: | por requerimiento |
| Effciency: | el 40% | Contragolpe: | 0,1 grados |
| Resaltar: | Impulsión de la matanza del engranaje de gusano de la alta exactitud,Impulsión de la matanza del engranaje de gusano del perseguidor del picovoltio,Impulsión solar del perseguidor SE9 |
||

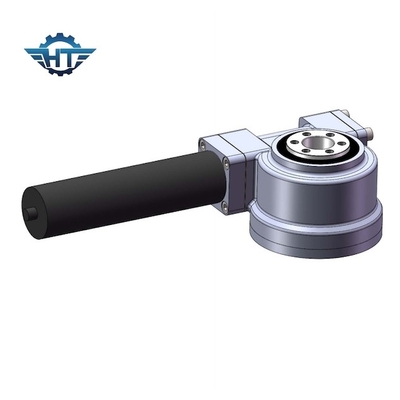

Impulsión de la matanza del engranaje de gusano de la alta exactitud SE9 para la energía solar del poder del perseguidor del picovoltio
Descripción de la impulsión de la matanza del engranaje de gusano de la alta exactitud
Transmisión mecánica impulsada por motor eléctrica

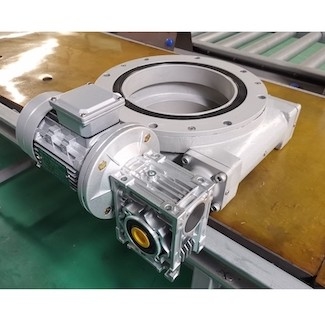

Impulsión horizontal del reductor del engranaje de gusano del motor
Secuencia de la transmisión: el motor-acoplamiento horizontal con el reductor del engranaje del rueda-freno-gusano del freno con el piñón pasado de la etapa del acoplamiento- del esfuerzo de torsión del límite gira alrededor del engranaje de anillo grande.
Características: ratio grande de la transmisión, estructura compacta, operación estable, alta eficacia de la transmisión
la tarifa es baja.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
La impulsión solar de la ciénaga del perseguidor se utiliza principalmente para los sistemas de seguimiento solares siguientes:
sistema de seguimiento solar de 1.Horizontal solo-AXIS. Para el sistema de seguimiento solar horizontal de solo-AXIS, el haz principal del panel solar ajustará el ángulo para seguir exacto el ángulo de la declinación. Esta clase de impulsión de la matanza se solicita solamente área baja de las latitudes.
sistema de seguimiento de 2.Tilted Solo-AXIS. El perseguidor inclinado de Solo-AXIS es conveniente para las áreas con latitudes más arriba de 40 grados, que pueden maximizar las ventajas de la producción del poder.
sistema de seguimiento solar del eje 3.Dual. El sistema de seguimiento solar del eje dual es “altitude+azimuth” lleno-que sigue el sistema, se mueve a lo largo de dos hachas de la rotación con dos grados rotatorios para seguir totalmente la órbita del sol y para maximizar a la recepción de energía solar. Esta clase de impulsión de la matanza es conveniente para las áreas de la alto-latitud y la eficacia de la producción de energía será aumentada sobre los 35%, que mejoran perceptiblemente la eficacia del sistema de la generación de energía solar.
Empaquetado y envío
Empaquetado interno: película plástica antioxidante; las bolsas de plástico del vacío.
Empaquetado externo: cartón duro; caso de madera; plataforma de madera.
Término de envío: por expreso; por el aire; por tierra; por el mar.
Para las muestras, puesto que la impulsión de la ciénaga está con la pequeña dimensión sino peso pesado, no es envío rentable al lado de mar mientras que el envío expreso la manera rentable, nuestra voluntad logistitic de los personales pedida TNT, DHL, UPS, FEDEX, de comparar el precio expreso para encontrar la manera más rentable.
Si en pedido en bloque en el futuro, recomendamos la nave por el mar.
