Sola impulsión de la matanza de AXIS de 14 pulgadas para la caja de cambios solar de la impulsión de la ciénaga del perseguidor SE14

Certificación
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Estoy en línea para chatear ahora

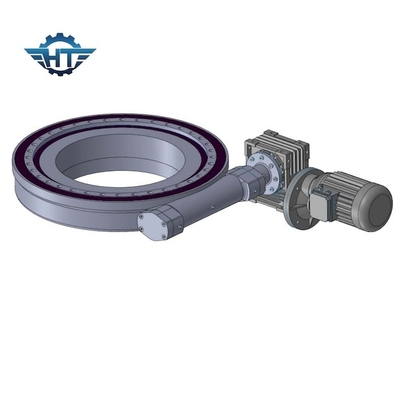

Sola impulsión de la matanza de AXIS de 14 pulgadas para la caja de cambios solar de la impulsión de la ciénaga del perseguidor SE14

Sola impulsión de la matanza de AXIS de 14 pulgadas para la caja de cambios solar de la impulsión de la ciénaga del perseguidor SE14
Sola impulsión de la matanza de AXIS de 14 pulgadas para la caja de cambios solar de la impulsión de la ciénaga del perseguidor SE14 Sola impulsión de la matanza de AXIS de 14 pulgadas para la caja de cambios solar de la impulsión de la ciénaga del perseguidor SE14

Ampliación de imagen :  Sola impulsión de la matanza de AXIS de 14 pulgadas para la caja de cambios solar de la impulsión de la ciénaga del perseguidor SE14

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SE14"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1100/ pc

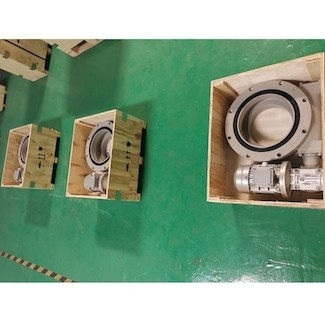

Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Sola impulsión de la matanza de AXIS de 14 pulgadas para la caja de cambios solar de la impulsión de la ciénaga del perseguidor SE14

descripción
Ratio del engranaje: 102:1 Esfuerzo de torsión normal de la salida: 9400 nm
Lugar de origen: Changzhou, China Llevar a cabo el esfuerzo de torsión: 65040 nanómetro
Inclinación del esfuerzo de torsión: 135600 nanómetro autoblocante:
Uso: Sistema eléctrico solar Característica: De poco ruido
Resaltar:

Sola impulsión de la matanza de AXIS de 14 pulgadas

,

Impulsión de la matanza para el perseguidor solar SE14

,

Caja de cambios de la impulsión de la ciénaga SE14

14 pulgadas del alto esfuerzo de torsión del momento de IP66 de la ciénaga de reductor eléctrico del engranaje para el sistema eléctrico solar



Descripción eléctrica del reductor del engranaje de la ciénaga



Perseguidor de matanza de la impulsión de la impulsión eléctrica: Un sistema de impulsión eléctrico convierte energía eléctrica en el movimiento rotatorio en un motor de CA, un motor cepillado de DC, o un motor sin cepillo de DC. El motor se adapta abajo con una caja de cambios para alcanzar el alto esfuerzo de torsión. El estadio final de la caja de cambios transmite movimiento linear o rotatorio para empujar el eje de la rotación del perseguidor.



Parametrización para la optimización del tratamiento de las series del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión

(N.m)

Axial

Carga

(kN)

Parte radial

Carga

(kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

Uno mismo

fijación

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Motores de DC de la impulsión de la matanza



1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.

2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.

3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.

4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del desplazamiento moliendo tan la vida de la caja de cambios somos mucho más largos.

5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez agujereada interna menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar superficial de la precisión del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida durante 10000 horas.



Usos



sistema de seguimiento de Solo-AXIS: El sistema solar de la producción de energía fotovoltaica usando el dispositivo de la impulsión de la matanza tiene las características del bajo costo, funcionamiento estable, estructura razonable, seguimiento exacto, y fácil de utilizar. No hay necesidad de calcular los datos de la posición del sol en diversos lugares, y no es limitada por condiciones geográficas y externas, asegurándose de que el sistema está haciendo frente al sol y está siguiendo exactamente el sol en cualquier momento, dondequiera. Puede ser utilizada normalmente en la gama de temperaturas de -20°C a 120°C. La exactitud de seguimiento puede alcanzar 0.1°. Maximice la exactitud del sol que sigue y maximice la utilización de la energía solar.
