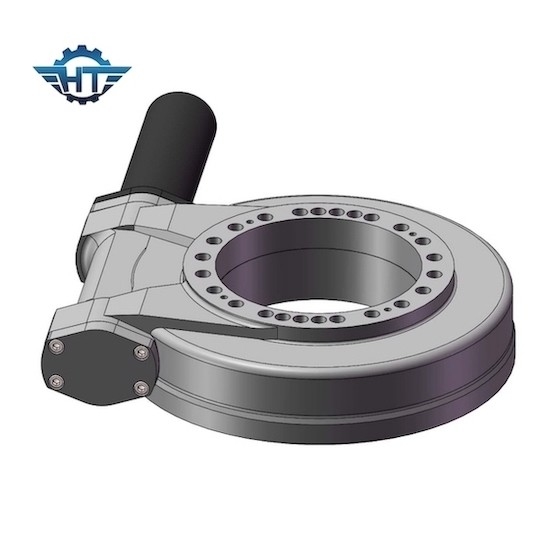

Contacto de diente multi del perseguidor SE3 de la sola AXIS de Inlined impulsión solar de la matanza

Contacto de diente multi del perseguidor SE3 de la sola AXIS de Inlined impulsión solar de la matanza
Contacto de diente multi del perseguidor SE3 de la sola AXIS de Inlined impulsión solar de la matanza Contacto de diente multi del perseguidor SE3 de la sola AXIS de Inlined impulsión solar de la matanza

Ampliación de imagen :  Contacto de diente multi del perseguidor SE3 de la sola AXIS de Inlined impulsión solar de la matanza

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SE3 “
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Contacto de diente multi del perseguidor SE3 de la sola AXIS de Inlined impulsión solar de la matanza

descripción
Material: 50Mn, 42CrMo Modelo: 3 pulgadas
Ratio del engranaje: 31:1 Esfuerzo de torsión de la salida nominal: 600 nm
Llevar a cabo el esfuerzo de torsión: 1500 nm Inclinación del esfuerzo de torsión: 3000 nm
Agujeros de montaje: 6*M6 Color estándar: RAL 9006
Resaltar:

Sola AXIS impulsión de la matanza de SE3

,

Sola impulsión de la matanza de AXIS del diente multi

,

SE3 que gira a Ring Drive

Sistemas de seguimiento de Slewng Ring Drive For Inlined Solar del engranaje de gusano SE3 pequeños



Pequeña descripción de Slewng Ring Drive



Nuestra impulsión de la matanza se compone de la vivienda, transporte de la matanza, sellando, envolviendo el gusano y otros accssories estándar del hardware. Podemos también hacer juego diferentes tipos de motores tales como motores electrónicos del engranaje planetario 12VDC o 24VDC, los motores hidráulicos, que pueden los movimientos para la dirección a la derecha y contradecir la rotación de la dirección a la derecha con funcionamiento estable y eficacia alta.





Ventajas



1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento

2. gama giratoria de 360 grados

3. Envoltura del interior de la impulsión del gusano

4. Contacto de diente multi para asegurar la alta carga

5. Función de autoretención



Parametrización para la optimización del tratamiento de las series del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión

(N.m)

Axial

Carga

(kN)

Parte radial

Carga

(kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

Uno mismo

fijación

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Observación: Para dimensiones más detalladas y los parámetros, refiera por favor a nuestros dibujos de las ventas.



Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.



Usos



Sistema de voz pasiva pasivo de sistema de seguimiento de la impulsión de la matanza de la impulsión
Se utiliza una presión diferenciada hidráulica para conducir el eje del perseguidor. La presión diferenciada es obtenida por las diversas pendientes termales creadas por las diversas sombras. El perseguidor se mueve para igualar esta presión diferenciada.
