Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | 9 pulgadas |
|---|---|---|---|
| Ciclo de trabajo: | 30 años | Precisión: | 0,15 grados |
| Conductor: | Motores eléctricos | Color: | por requerimiento |
| Envío: | por el mar, aire, expreso, ferroviario | Paquete: | caja de la madera contrachapada |
| Resaltar: | Impulsión solar de la ciénaga del perseguidor del gusano del reloj de arena,Impulsión solar horizontal de la ciénaga del perseguidor del acoplamiento,Impulsión de la matanza de AXIS del gusano del reloj de arena sola |
||

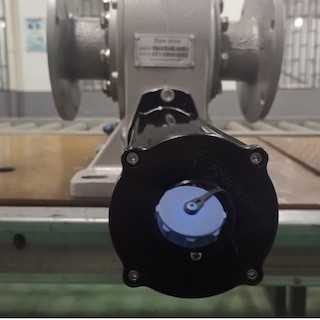

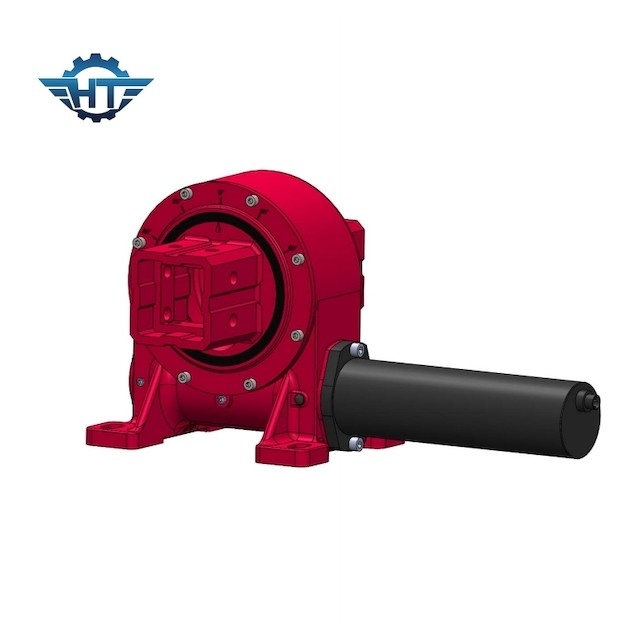

Engranaje de gusano solar del reloj de arena VE9 para sistemas de seguimiento horizontales de AXIS del acoplamiento los solos
Descripción de la impulsión de la ciénaga del engranaje de gusano del reloj de arena
La impulsión de la matanza del reloj de arena VE9 también se llama sola impulsión vertical de la matanza del eje. Es una impulsión lleno-incluida, vertical que no requiere otros componentes para montar. Puede ser instalado fácilmente en la placa por apenas cuatro pernos. Es el más de uso general en el centro de los perseguidores solares de solo-AXIS celebrar el arsenal solar robusto en una tormenta del fuerte viento sin la fractura. Puede también ser instalado en ambos lado del sistema de seguimiento solar del solo eje. Nuestra impulsión de la matanza utiliza el gusano del reloj de arena que la tecnología ofrecerá el nivel de fuerza más grande y el poder de tal modo que aumenta vida del campo y que disminuye tiempo muerto.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Solo sistema de seguimiento inclinado del eje
Comparado con el sistema de seguimiento plano de solo-AXIS, el sistema de seguimiento inclinado de solo-AXIS tiene cierto ángulo de inclinación entre el eje de rotación y el avión horizontal, que tiene ciertas ventajas en la recepción de la radiación en áreas más altas de la latitud.
