Datos del producto:
|
| Tipo: | Engranaje incluido de la matanza de la casa | Característica: | Fijación del uno mismo |
|---|---|---|---|
| Uso: | Perseguidores solares de la consola de montaje del picovoltio | MOTOR: | Motor de pasos |
| Color: | por requerimiento | Eficacia: | el 40% |
| Grado del IP: | IP66 | Ratio: | 61:1 |
| Resaltar: | El tubo 84*84 incluyó la impulsión de la matanza,Impulsión de la matanza del engranaje de gusano del picovoltio,Motor impulsor de la matanza del picovoltio |
||

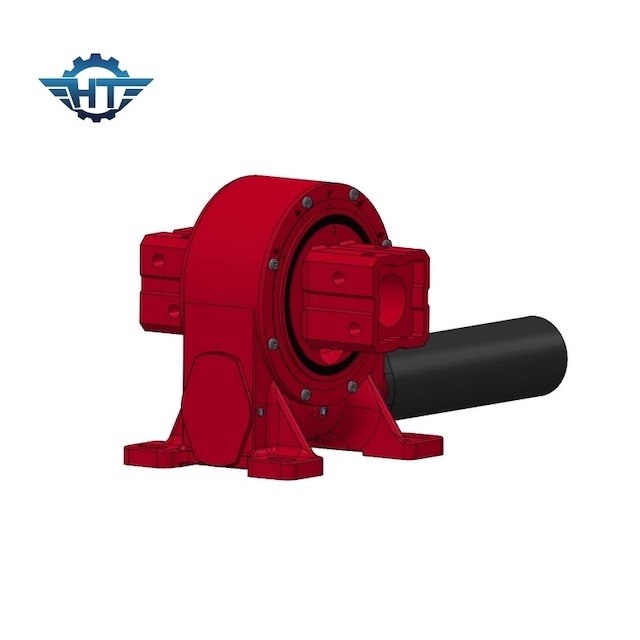

Engranaje de la matanza del engranaje de gusano del tamaño del tubo de VE9 84*84 para los perseguidores solares de la consola de montaje del picovoltio
Descripción de la impulsión de la matanza
Para cubrir la demanda creciente para los tubos cuadrados del cuerpo principal en diseños de sistemas de seguimiento, nuestras impulsiones verticales de la matanza están disponibles en una variedad de tamaños cuadrados del tubo que ayuden a diversos clientes a hacer algunos de los trabajos más grandes de una variedad de usos. De la rotación del brazo oscilante en sistemas de seguimiento solares a las grúas, las turbinas de viento, y las impulsiones de la matanza son ya una parte integrante de muchos procesos que trabajan a máquina.
Especialmente el diseño vertical es el punto culminante más grande de la impulsión de la matanza de Hangtuo. El diseño vertical se utiliza principalmente para los sistemas de seguimiento solares. La nueva estructura del engranaje de gusano simplifica la estructura compleja del soporte solar del sistema de seguimiento de solo-AXIS y reduce el coste del sistema entero. Juego vertical del diseño un papel más competitivo en el mercado solar del perseguidor.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos de la impulsión de la matanza
El uso más común de la impulsión de la matanza para las impulsiones de la matanza de solo-AXIS es perseguidores solares, incluyendo sistemas de seguimiento de solo-AXIS, los sistemas de seguimiento de dual-AXIS, y los sistemas de solo-AXIS incluyen los sistemas planos de solo-AXIS, los sistemas inclinados de solo-AXIS, y los sistemas inclinados de solo-AXIS. Hay también usos de sistemas fototérmicos tales como helióstatos fototérmicos, Fresnel, photovoltaics fototérmico (CSP) y concentrado del canal (CPV). Además, las impulsiones de la matanza también desempeñan un papel importante en otras industrias tradicionales, satélite o las antenas de radar, otros usos incluyen las elevaciones del coche, posicionadores robóticos del brazo y equipo de la etapa, para nombrar algunos.
