Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | Pulgadas VE9 |
|---|---|---|---|
| Ratio del engranaje: | 61:1 | Especificación: | VE9-61MHD-24RC |
| Marca: | Modificado para requisitos particulares, HT | Llevar a cabo el esfuerzo de torsión: | 80000 nanómetro |
| Eficacia: | el 40% | Tamaño del tubo: | Modificado para requisitos particulares |
| Resaltar: | VE9 incluyó la impulsión de la ciénaga del engranaje de gusano,Impulsión de la ciénaga del engranaje de gusano de 80000 nanómetro,Anillo de la matanza del engranaje de gusano de 80000 nanómetro |
||

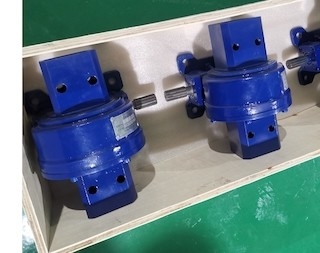

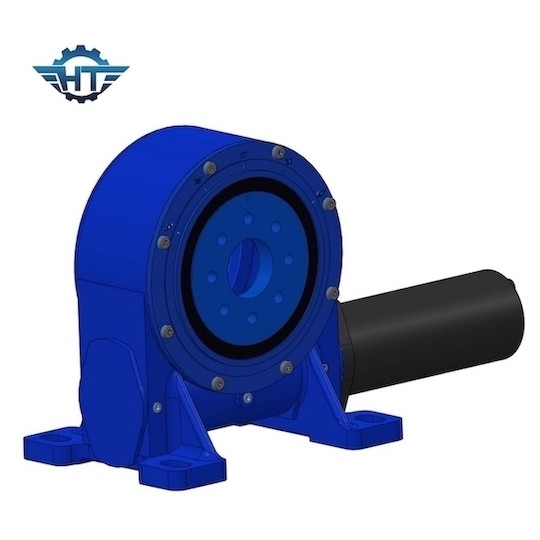

Incluido 9 pulgadas de gusano del engranaje de impulsión de la ciénaga, talla 110*110 milímetro del tubo para el sistema de seguimiento de Sun
Descripción de la impulsión de la ciénaga del engranaje de gusano
Nuestra vertical instaló impulsiones de la ciénaga de 9 pulgadas tiene diversos tamaños del tubo, 110×110 milímetro, 94×94 milímetro, 84*84 milímetro, o modificado para requisitos particulares basado en los requisitos especiales de los clientes que es sistema de seguimiento solar perfectamente usado del solo eje plano. Ofrece el alto grado del IP que podría proteger la impulsión de diversas condiciones del ambiente tales como polvo, agua, arena e incluso agua.
Nos fabrican basado en el estándar que se requiere en el sistema ISO9001. También pasamos certificaciones del CE. La impulsión de la ciénaga tiene una vida útil larga y es durante 30 años campo diseñado usando tiempo de la vida.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Solo sistema de seguimiento horizontal del eje
El seguimiento horizontal de solo-AXIS es conveniente para las latitudes bajas, generalmente siguiendo el ángulo de la altitud del sol para aumentar el componente vertical de los rayos del sol en el panel para aumentar su producción de energía. El sistema de seguimiento horizontal de solo-AXIS no sigue simplemente el ángulo de la elevación del sol, sino adopta un algoritmo complejo del cálculo para maximizar el componente vertical de los rayos del sol en el panel de batería para controlar su ángulo del movimiento. Esto maximiza la producción de energía fotovoltaica. El seguimiento uniaxial horizontal se puede aumentar generalmente cerca entre los soportes fijos en relación con del 20% y del 30%.
