Datos del producto:
|
| Ratio del engranaje: | 31:1 | Esfuerzo de torsión normal de la salida: | 533 nanómetro |
|---|---|---|---|
| Lugar de origen: | Changzhou, China | Llevar a cabo el esfuerzo de torsión: | 7000 nanómetro |
| Inclinación del esfuerzo de torsión: | 744 nm | Esfuerzo de torsión de la salida nominal: | 0.065 RPM |
| Uso: | Energía solar | función de protección: | IP66 |
| Resaltar: | 24VDC 3" impulsión de la ciénaga del engranaje de gusano,La ciénaga del engranaje de gusano conduce 7000 nanómetro,Caja de cambios de la impulsión de la ciénaga de 7000 nanómetro |
||

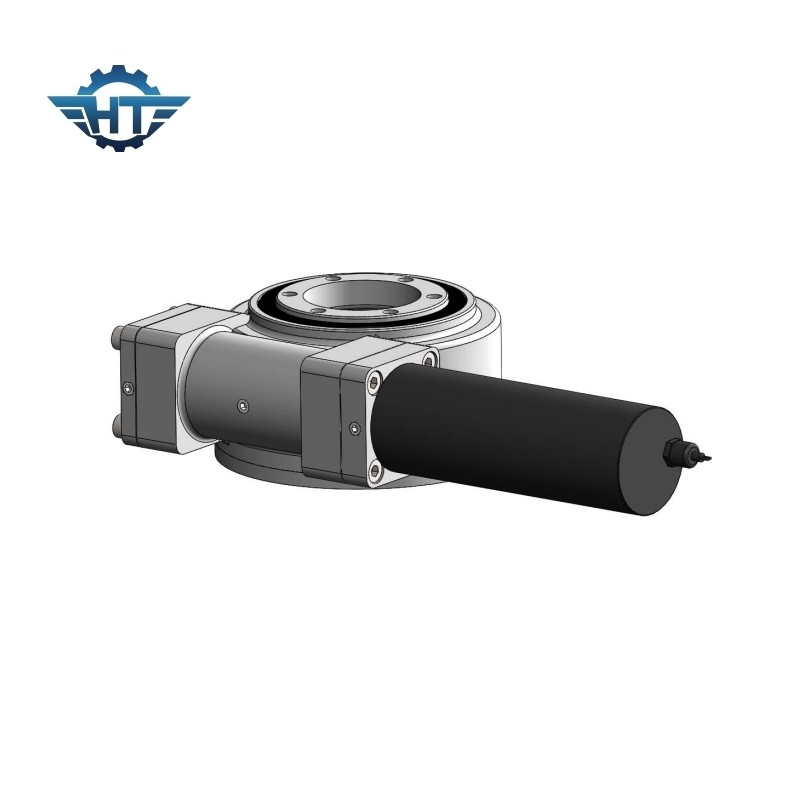

Impulsión incluida de la ciénaga del engranaje de gusano, 3 pulgadas con el motor del engranaje 24VDC para la energía solar
Descripción incluida de la impulsión de la ciénaga del engranaje de gusano
El SE mató impulsiones se utiliza principalmente en el sistema de seguimiento solar, maquinaria de construcción. Debido a sus aplicaciones múltiples, las impulsiones de la matanza vienen en una variedad de tamaños modelo, gamas de funcionamiento y las características del montaje. Las impulsiones están bien adaptadas para los usos que requieren la tenencia de la carga y el esfuerzo de torsión rotatorio de la misma caja de engranajes. Pueden también ser hechas con las hachas duales de la rotación, (las hachas de torneado al mismo tiempo) o con las impulsiones duales en el mismo eje, (dos hilos del gusano que conducen el mismo engranaje de anillo en un eje).
Modelo Performance Parameters del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Las características del motor hecho juego del engranaje
1. El eje de salida del motor adaptado adopta una estructura doble de la ayuda, que aumenta grandemente el esfuerzo de torsión máximo de la caja de cambios.
2. El engranaje de sol y el engranaje planetario son conectados por las tiras, que aumenta el esfuerzo de torsión máximo de la caja de cambios y prolonga la vida de servicio.
3. La etapa de la entrada adopta el engranaje helicoidal, que tiene operación de poco ruido y estable en la velocidad. El engranaje interno se separa para hacer el ratio de la transmisión más grande y el diseño flexible. La caja de cambios y el motor son fijados por las juntas roscadas axiales, que mejora la exactitud a juego y reduce el ruido.
4. operación Ultra-reservada y estable, con una vida de servicio de más de 10.000 horas.
