Datos del producto:
|
| Modelo: | contragolpe cero 3 pulgadas | Ratio del engranaje: | 31:1 |
|---|---|---|---|
| Uso: | aunque parabólica y torre de calefacción | Lugar de origen: | Changzhou, China |
| Conductor: | Motor del engranaje 24VDC con los codificadores | Instalación: | horizontal montado |
| Color: | por requerimiento | Contragolpe: | menos de 0,03 grados |
| Resaltar: | worm drive gearbox,worm gear slewing ring |
||

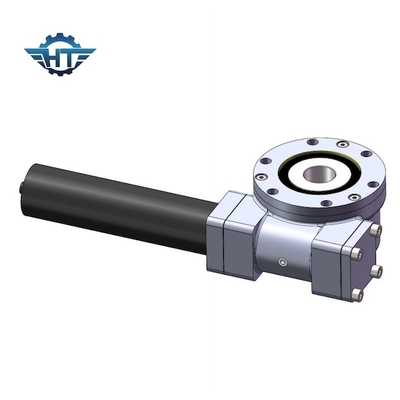

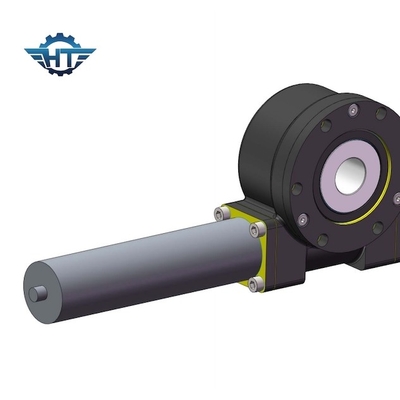

Sola caja de cambios de la impulsión del gusano de AXIS del contragolpe cero para parabólico sin embargo y la torre de calefacción
Sola descripción de la impulsión del gusano de AXIS
Un gusano que caja de engranajes se compone de un anillo de la matanza, gusano, vivienda de lanzamiento, y componentes estándar como el transporte y pernos, impulsión de la matanza del etc. puede sostener más carga axial, carga radial y momento de la inclinación. La placa giratoria o el marco gira en el acimut y la elevación conducidos girando la impulsión. La impulsión cero de la matanza del contragolpe es una impulsión especial de la matanza con su engranaje y gusano que tienen una malla perfecta y también tiene huecos razonables de la calefacción de la lubricación y del funcionamiento.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Los usos típicos de la impulsión de la matanza incluyen plantas de energía solar, las turbinas de viento, las grúas del camión, los vehículos del trabajo aéreo, el equipo para uso general, el equipo hidráulico, el equipo del petróleo, el equipo de dirección de la rueda, los excavadores y las elevaciones automáticas. Hay muchos otros usos que no se pueden enumerar exhaustivo, pues las impulsiones del oscilación son la opción para los usos que requieren altas cargas y altos esfuerzos de torsión en la misma transmisión.
