Datos del producto:
|
| Modelo: | VE5 | Ratio del engranaje: | 37:1 |
|---|---|---|---|
| Uso: | Perseguidores solares | Lugar de origen: | Changzhou, China |
| Conductor: | Motor del engranaje planetario | Certificados: | ISO9001, CE |
| Instalación: | vertical, horizontal | Mantenimiento: | Libre |
| Color: | por requerimiento | Contragolpe: | 0,15 grados |
| Resaltar: | Impulsión de poca velocidad vertical de la matanza del motor,Impulsión ISO9001 de la matanza del motor,Impulsión eléctrica de la ciénaga ISO9001 |
||

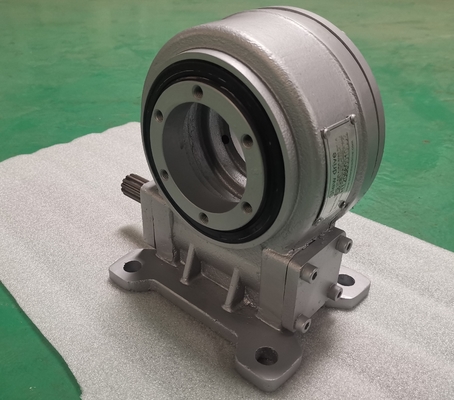

Impulsión de poca velocidad vertical de la matanza, IP66 5 pulgadas para el pequeño sistema de montaje de tierra
Descripción de poca velocidad de la impulsión de la matanza
El reductor rotatorio puede soportar la fuerza axial grande, fuerza radial y momento el inclinar, y puede conducir la placa giratoria o el soporte para girar horizontalmente y en los ángulos de echada. El uso del engranaje impulsor del gusano de alcanzar la desaceleración. Conducido por el motor, el gusano conduce el anillo externo del transporte de la matanza para girar, el anillo externo hace salir el esfuerzo de torsión a través del reborde, y el anillo interno del transporte de la matanza se fija en la base. Se utiliza en el diseño estructural de soportes de seguimiento solares, conduciendo el sistema de la producción de energía para seguir la eficacia de la generación de energía solar, y la maquinaria de construcción que conduce dos objetos relativamente giratorios para girar 360 grados a voluntad.
| Modelo | VE5 | Lugar del origen | Changzhou, China |
| Marca | HT | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 600 N.m |
| Inclinación del esfuerzo de torsión del momento | 5 K N.m | Llevar a cabo el esfuerzo de torsión | 9,2 K N.m |
| Grado axial estático | 16 KN | Grado radial estático | 27 KN |
| Grado axial dinámico | 8 KN | Grado radial dinámico | 14 KN |
| Ratio del engranaje | 37:1 | Eficacia | el 40% |
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Sistema trackering solar
Como un limpio y energía renovable, la energía solar se ha utilizado cada vez más, especialmente la producción de energía fotovoltaica de seguimiento que la tecnología es una tecnología de energía solar emergente de la utilización que sigue la tecnología convencional de la producción de energía fotovoltaica.
El sistema de seguimiento solar puede guardar los paneles fotovoltaicos el hacer frente del sol tanto cuanto sea posible, aumentar la producción de energía de los módulos fotovoltaicos solares, para reducir con eficacia el coste de inversión del sistema de la producción de energía fotovoltaica, y mejora el índice de utilización de los módulos fotovoltaicos solares. La estructura de la transmisión usada para conectar el equipo de poder y el panel fotovoltaico en el sistema fotovoltaico tradicional tiene las desventajas de la estructura compleja y del alto coste.
