Datos del producto:
|
| Modelo: | 7 pulgadas | Ratio del engranaje: | 57:1 |
|---|---|---|---|
| Eficacia: | el 40% | precisión: | ≤0.1 |
| Conductor: | Motor eléctrico | Tipo: | Solo AXIS vertical |
| Uso: | Planta solar al aire libre del picovoltio | OEM: | Sí |
| Resaltar: | Engranaje de gusano que gira a Ring Slewing Drive,Impulsión incluida solar al aire libre de la matanza del picovoltio,El contacto de diente multi incluyó la impulsión de la matanza |
||

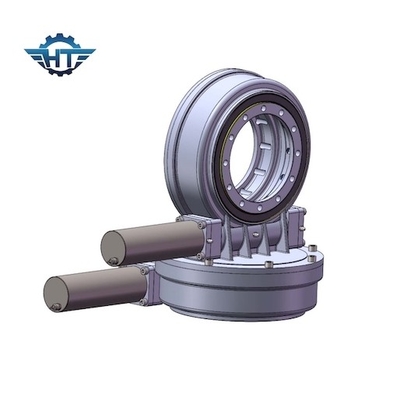

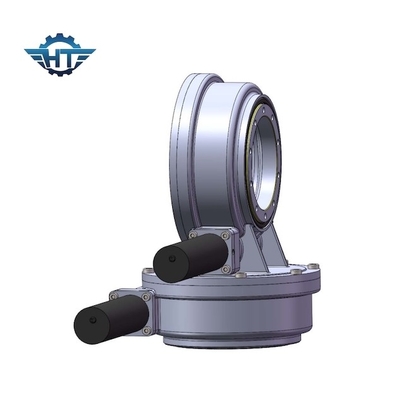

Engranaje de gusano multi del contacto de diente SDE7 que gira la planta solar de Ring For Outdoor picovoltio
Engranaje de gusano SDE7 que gira a Ring Description
Modelo: SDE7
Lugar del origen: Changzhou, China
Tipo: Incluido
Material: 42CrMo, 50Mn
Esfuerzo de torsión de la salida: 2000 N.m
Inclinación del esfuerzo de torsión del momento: 7500 N.m
Llevar a cabo el esfuerzo de torsión: 13200 N.m
Ratio del engranaje: 57:1
Eficacia: el 40%
La impulsión de la matanza de Hangtuo se compone de la vivienda, el llevar de la matanza, aislamiento, envolviendo el gusano con algunos recambios terminados. Podemos también producir el motor electrónico y el motor hidráulico usados para girar las impulsiones, que pueden los movimientos para la dirección a la derecha y contradecir la rotación de la dirección a la derecha.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Ventajas
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Hay generalmente solo tipo del eje; tipo dual del eje, tipo vertical y tipo dual de 3 a 25 pulgada del gusano, para los pls del detalle entrarnos en contacto con para el dibujo de las ventas.
