Datos del producto:
|
| Lugar de origen: | Changzhou, China | Función: | Torque muy alto |
|---|---|---|---|
| Proteger la característica: | Se incluye | El tipo: | Accionamiento de giro |
| El material: | 42CrMo o 50Mn | Garantización: | Entre 5 y 10 años |
| Aplicación: | Sistema de seguimiento solar de eje único | El color: | Se requiere cliente |
| Resaltar: | hydraulic slew motor,solar tracker drive |
||

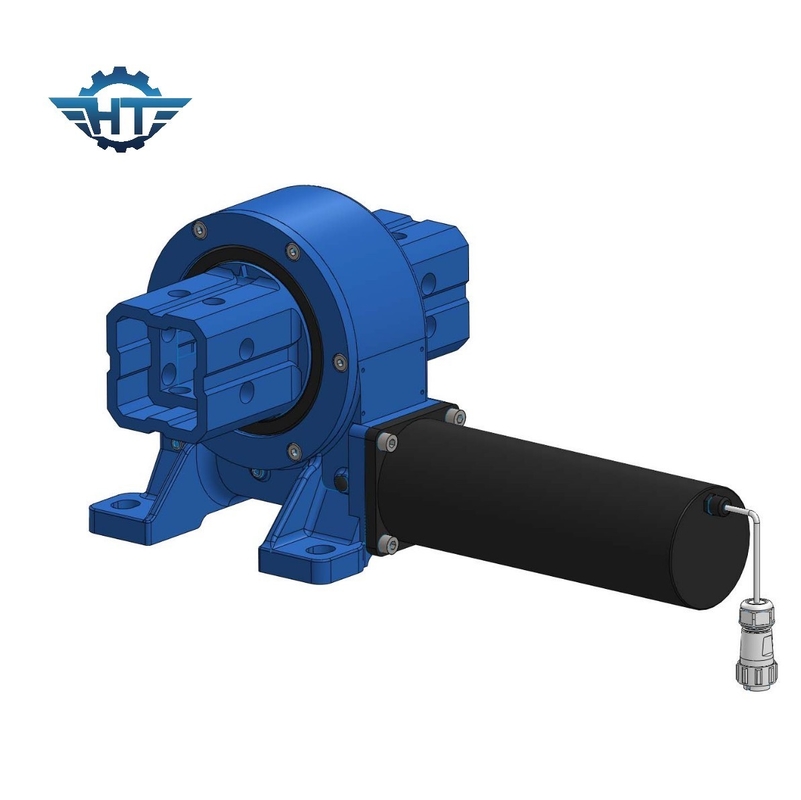

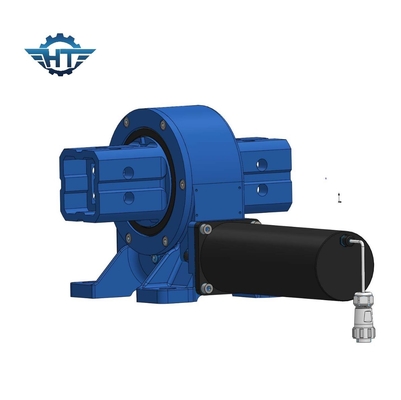

Sistema de seguimiento solar de eje único VE6 Dirección vertical con carcasa cerrada
Vehículo VE6 con accionamiento vertical de aleta solarDescripción
El accionamiento giratorio VE6 es un tipo de mecanismo de engranajes utilizado en diversas aplicaciones industriales y de energía renovable, en particular en sistemas de seguimiento solar.El motor de giro VE6 consta de un mecanismo de caja de cambios que permite el movimiento de rotaciónLa función principal de la unidad de giro es transmitir el par de forma suave y eficiente.La variante VE6 está optimizada para proporcionar un par de salida específico adecuado para la aplicación prevista, el equilibrio entre los requisitos del sistema y la fuente de energía disponible.
Parámetros de rendimiento del modelo VE
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (N.m) | El par de inclinación (Nm) | Carga axial (kN) | Carga radial (kN) | Ratio | Precisión (grado) | Precisión ((°) | IP | Autobloqueo | Peso (kg) |
| 3" de largo | 600 | 1800 | 1500 | 22 | 15 | 31:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | 12 kg |
| 5" de largo. | 800 | 9200 | 5000 | 16 | 27 | 37:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | 18 kg |
| 7" de largo. | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | 32 kilos |
| 8" de largo | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | 65 kg |
| 14" de largo | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | El 40% | ≤ 01 | 66 | - ¿ Qué? | 251 kg |
Aplicaciones
Las aplicaciones típicas de accionamiento por tracción incluyen la industria solar, grúas de camiones, ascensores y equipos de servicios públicos, accesorios hidráulicos, equipos de herramientas de aceite, grúas marinas, manipuladores de neumáticos,Excavadoras y ascensores para automóviles, pero los accionadores slew se utilizan en muchas otras aplicaciones que requieren capacidad de carga y capacidad de rotación.
