Datos del producto:
|
Tipo: | Sistemas del engranaje de gusano | Ratio del engranaje: | 37:1 |
---|---|---|---|
Eficacia: | el 40% | Instalación: | Horizontal, vertical |
Uso: | Energía solar | Servicio del OEM: | Disponible |
Lugar de origen: | Changzhou, China | Conductor: | 24VDC |
Resaltar: | Sola AXIS impulsión de la matanza de C5 Corrsion,Sola impulsión vertical de la matanza de AXIS,Impulsión solar de la ciénaga de la sola envoltura |

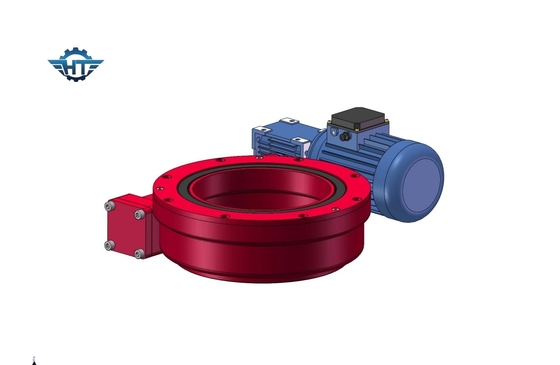

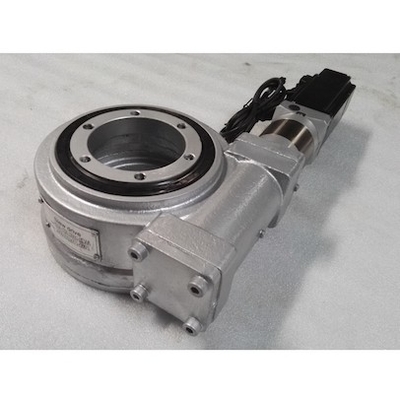

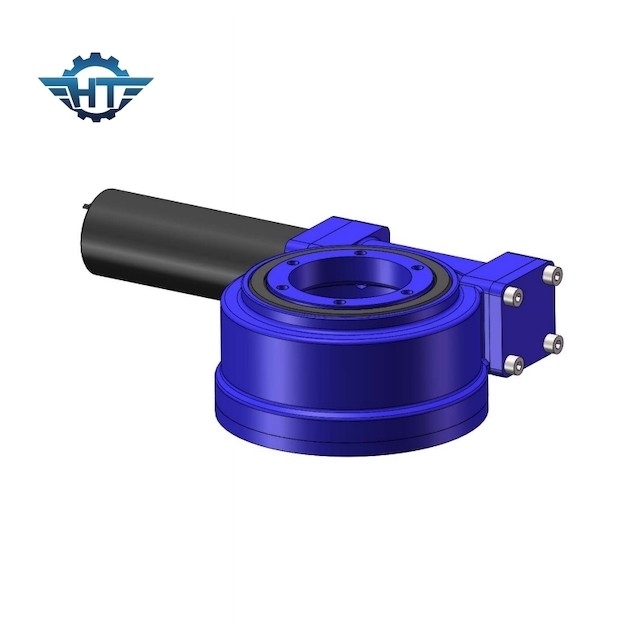

Envoltura de la impulsión de la ciénaga del engranaje de gusano, grado de C5 Corrsion para los perseguidores solares al aire libre
Descripción de la impulsión de la ciénaga del engranaje de gusano de C5 Corrsion
La sola impulsión de la ciénaga del engranaje de gusano de la envoltura es una unidad compacto construida que consiste en envuelve el gusano, el engranaje, la vivienda, la base etc. Esta unidad trae las ventajas de una impulsión de la matanza.
La impulsión de la matanza Geared es conveniente para los usos que exigen la rotación lenta con un continuo o un movimiento y capaz de manejar cargas combinadas. El producto está con las dimensiones estándar para juntar un motor eléctrico, hidráulico, el motor servo etc. así como junta un sistema entero al equipo. En cuanto a su compacticidad y alta rigidez, un gusano que sistema de impulsión se utiliza en diversos equipos tales como plataformas móviles de la asamblea, sistema de satélites, grúas cargadas hidráulicas en los vehículos del transporte, pequeñas grúas marinas, escaleras giratorias extensibles, en las unidades de la rueda de transportadores porta marinos grandes, él ahora es especialmente extensamente uesd en energía solar.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Arsenal solar de sistema de seguimiento del solo eje
Las condiciones básicas de la instalación, especialmente de la dirección de viento y de la fuerza del viento, se deben considerar en el diseño del arsenal de célula solar de seguimiento de solo-AXIS. Solo-AXIS horizontal puede dar vuelta al panel a la dirección horizontal al encontrar el fuerte viento estupendo, que puede evitar daño al panel por el viento estupendo-fuerte; El ángulo del panel se puede también cambiar según la dirección para reducir la posibilidad del daño al panel.
Cuando hay una ventisca, el tablero de la batería se puede erigir tanto cuanto sea posible para dejar la nieve resbalar abajo, y el impacto en el tablero de la batería se puede también reducir en caso de granizada grande.
