Datos del producto:
|
| Modelo: | Gusano y engranaje de gusano | Tipo: | IP66 vertical |
|---|---|---|---|
| Ratio del engranaje: | 61:1 | Uso: | Energía solar |
| MOTOR: | Motor eléctrico | Contacto de diente: | Multi-diente |
| Precisión: | 0,15 grados | Servicio del OEM: | Sí |
| Resaltar: | Sola AXIS impulsión de la matanza de VE9,Sola AXIS caja de cambios de la impulsión de la matanza del OEM,Impulsión de la ciénaga del engranaje de gusano del OEM |
||

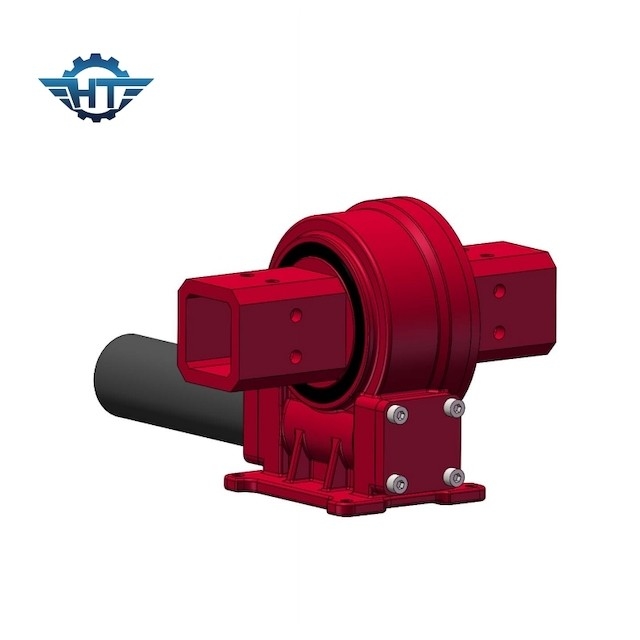

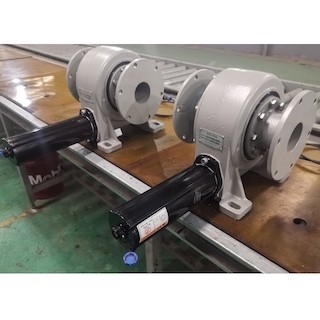

Sola AXIS caja de cambios de la impulsión de la matanza de VE9 con el tamaño modificado para requisitos particulares del tubo para la energía solar
Uno mismo que cierra la descripción de la impulsión de la matanza
Uno mismo que cierra la impulsión ofrecida con el engranaje de gusano multi del contacto de diente, ninguna necesidad de la matanza del freno dentro de los conductores. Eso mejorará la seguridad del sistema de seguimiento solar.
Las impulsiones de la matanza tienen muchos tipos tales como tipo incluido, tipo de vivienda abierto, tipo vertical, tipo dual del eje, tipo de la alta precisión, tipo de impulsión del gusano etc. El tipo incluido del gusano del reloj de arena es el más popular del uso del sistema de seguimiento solar. La impulsión de la matanza se basa en el stuucture del gusano y del engranaje de gusano con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. La superficie de contacto multi de diente se diseña especialmente para conducir la alta carga.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
El sistema de seguimiento solar
El sistema de apoyo solar de seguimiento es una misma parte importante de la central eléctrica fotovoltaica. Lleva el cuerpo principal de la producción de energía de la central eléctrica fotovoltaica. Si el diseño es irrazonable, un accidente ocurre en el clima del desastre, y el impacto en la central eléctrica es fatal. Por lo tanto, en el proceso de diseño, es particularmente importante seleccionar un dispositivo rotatorio conveniente de la impulsión. Nuestra tecnología finalmente determinará el dispositivo apropiado de la impulsión de la matanza según las condiciones de trabajo proporcionadas por el cliente, el diseño componente del arreglo, y la experiencia de los usos anteriores del proyecto, considerando completo diversos factores.
