Datos del producto:
|
| Aplicación: | sistema de seguimiento solar | El motor: | 24 V de corriente continua |
|---|---|---|---|
| Durabilidad: | Ciclo de vida de 30 años | Eficiencia: | En alto. |
| Nombre: | Dispositivo eléctrico | ruido: | Bajo |
| Protección: | Protección IP66 | Peso: | La luz |
| Resaltar: | Ve5 gusano mató el conductor,Sistema de seguimiento solar.,Envío de engranaje de gusano de envolvente |
||

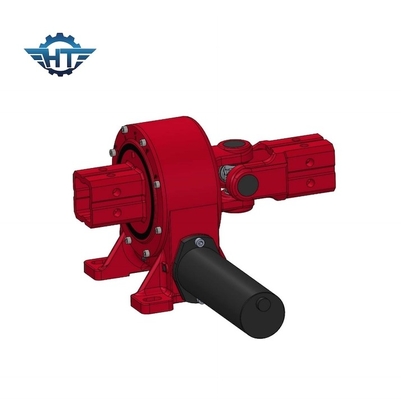

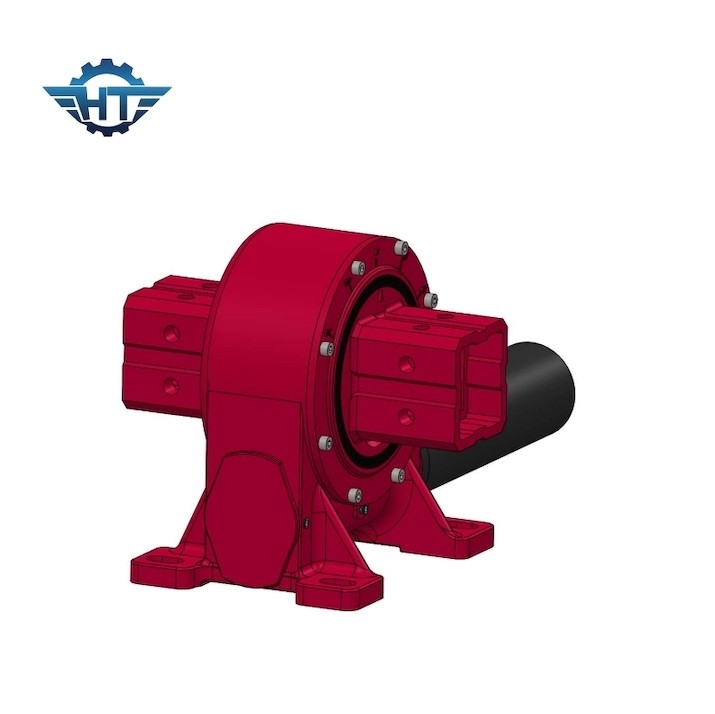

VE5 Envase de gusanos de aleta para el sistema de seguimiento solar
Descripción de la unidad del gusano del sobre
Los accionamientos giratorios desempeñan un papel clave en muchos equipos e instalaciones de maquinaria pesada, permitiendo un movimiento de rotación suave y preciso.El diseño compacto y el soporte de carga versátil hacen que sean un componente indispensable en muchas aplicaciones industriales.
Las unidades de eliminación de gusanos envueltas están diseñadas en rotación de paneles solares fotovoltaicos y mejoran la eficiencia de la generación de energía.Pueden aplicarse en soluciones de seguimiento solar de eje único y doble eje, concentrador solar, plato solar, CPV (fotovoltaico concentrado), CSP (energía solar concentrada), canal parabólico solar, etc.
Parámetros de rendimiento del modelo VE
| Parámetros de rendimiento del modelo VE | ||||||||||||
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (en kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kilos |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo. | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? |
251 kg |
Características y beneficios
Alta capacidad de par: el accionamiento giratorio está diseñado para soportar cargas pesadas y tiene altas capacidades de transferencia de par.
Diseño compacto: la unidad giratoria tiene dimensiones compactas y es adecuada para un espacio de instalación limitado.
Soporta múltiples cargas: el accionamiento giratorio es capaz de soportar cargas axiales, radiales y de momento, lo que lo hace adecuado para una variedad de aplicaciones.
Durabilidad: Las unidades giratorias suelen utilizar materiales duraderos y diseños sellados para adaptarse a ambientes de trabajo duros y requisitos de larga vida útil.
Personalizabilidad: el accionamiento de giro se puede personalizar según requisitos específicos, como las proporciones de engranajes y las opciones del motor.
Aplicaciones
Hay muchas aplicaciones en las que se puede utilizar un accionamiento rotativo, principalmente porque es adecuado para aplicaciones que requieren carga para mantener la potencia y el par de rotación.
Las aplicaciones típicas de accionamiento de oscilación incluyen, pero no se limitan a:
1- Un rastreador solar.
2- Turbinas eólicas
3- El levantamiento masculino.
4Máquinas y aparatos hidráulicos
5- Trabajo a distancia.
6- La excavadora.
7- Levante el aparato.
8Las grúas
9Equipo de perforación
10- Equipo militar.
