Datos del producto:
|
| Tipo: | 12 pulgadas que giran la impulsión | Material: | 42CrMo o 50Mn |
|---|---|---|---|
| Garantía: | 5~10 años | Tamaño: | 3" ~25" |
| Uso: | Energía solar ajustable | Color: | Cliente requerido |
| MOTOR: | CA, DC, hidráulico | Sitio de la instalación: | campo abierto |
| Característica: | Seguro, de autoretención | Clase del IP: | IP66 |
| Resaltar: | impulsión del engranaje de gusano del reloj de arena,Impulsión 42CrMo del engranaje de gusano,impulsión 42CrMo de la matanza del engranaje de gusano |
||

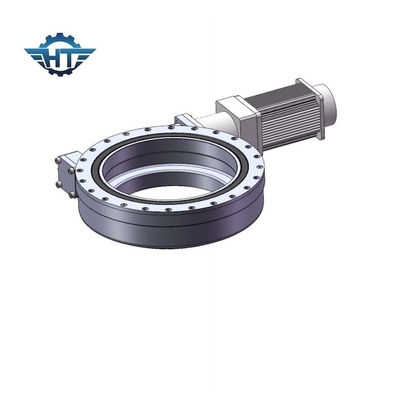

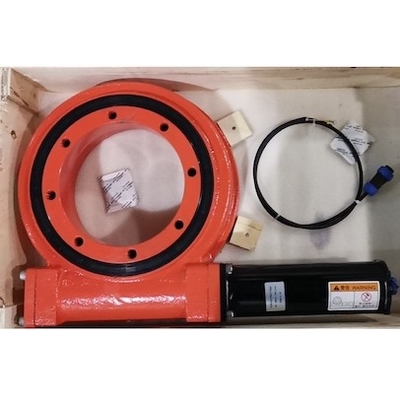

Impulsión del engranaje de gusano SE12 con el gusano del reloj de arena para el sistema de seguimiento de energía solar ajustable
Descripción de la impulsión del engranaje de gusano
las unidades de la matanza de Solo-AXIS se utilizan en el seguimiento solar y diversos campos industriales y de fabricaciones, trayendo confiabilidad exacta. Nuestras impulsiones del oscilación ofrecen una construcción toroidal del gusano que permita el esfuerzo de torsión máximo del contacto, más de alta resistencia y de la salida del engranaje.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
1) Inclinación óptima fija
En las latitudes bajas, el aumento en la producción eléctrica es mínimo debido a la inclinación óptima más baja (como en 8°, casi ningún aumento); En las altas latitudes, la inclinación óptima es grande y la cantidad de electricidad generada es perceptiblemente más alta (por ejemplo, por el cerca de 25% en 50°)
2) Solo eje plano
Sigue el cambio del ángulo de incidente dentro de un día del sol, y su coeficiente de incremento en la producción eléctrica en las latitudes bajas es perceptiblemente mejor que el de altas latitudes. Es creyó generalmente que el solo seguimiento plano del eje es más conveniente para el uso de las latitudes menos el ° de 30.
3) Solo eje oblicuo
Es más conveniente para las altas latitudes.
4) seguimiento dual del eje
Este acercamiento es claramente el más alto del aumento en la producción eléctrica debido al seguimiento de cambios en el ángulo de incidente del sol dentro de un día y dentro de un año.
5) Ajustable fijo
Este tipo se basa en el cambio del ángulo de la incidencia dentro de un año del sol para ajustar la inclinación del soporte, así alcanzando un aumento en la producción de energía
La diferencia más fundamental entre los diversos métodos de montaje es la diferencia en la producción de energía que traen. Por supuesto, habrá diferencias en la inversión inicial y costes de mantenimiento operativos.
Los reductores planetarios son ideales para los usos que requieren el alto esfuerzo de torsión en un pequeño paquete y un eje de salida con la alineación coaxial
