Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | Avanzo lentamente |
|---|---|---|---|
| Ratio del engranaje: | 32:1 | Esfuerzo de torsión de la salida nominal: | 400 nm |
| Llevar a cabo el esfuerzo de torsión: | 1800 nanómetro | Inclinación del esfuerzo de torsión: | 1000Nm |
| Eficacia: | el 40% | Protección contra la corrosión: | C4, C5 |
| Resaltar: | Impulsión eléctrica hidráulica de la ciénaga SE1,Impulsión eléctrica IP66 de la ciénaga,Impulsión hidráulica de la ciénaga IP66 |
||

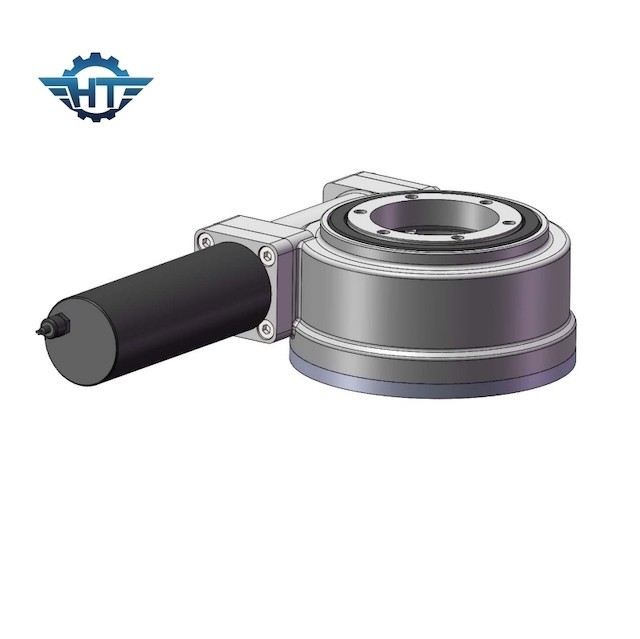

Impulsión de la ciénaga del engranaje de gusano SE1, IP66 para la sola estación de seguimiento fotovoltaica inclinada
Descripción de la impulsión de la ciénaga del engranaje de gusano SE1
Tipo del diente: diente helicoidal
Llevar la carga: carga ligera
Tipo de impulsión: Impulsión del motor
Diámetro del centro rotatorio: 40m m
Módulo: 5
Número de ejes del gusano: 1
Ratio del engranaje: 32: 1
Eficacia: el 40%
Engranajes de autoretención: SÍ
Peso: 6 kilogramos
Las impulsiones de la matanza se aplican extensamente en solo sistema de seguimiento solar horizontal del sistema de seguimiento del eje, del picovoltio del solo sistema de seguimiento inclinado y del eje dual, sistema solar de la torre del helióstato, la central eléctrica concentrada canal parabólico, el perseguidor solar del plato y el sistema termal linear de fresnel, así como la grúa marina, grúa de la elevación, gancho agarrador de la madera, equipo minero, cortando el equipo, plataforma de trabajo aérea, grúa del camión, plataforma de perforación, tabla de la vuelta, línea de la automatización y así sucesivamente.
Ventajas
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. gama giratoria de 360 grados
3. Envoltura del interior de la impulsión del gusano
4. Contacto de diente multi para asegurar la alta carga
5. Función de autoretención
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
De autoretención |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Observación: Para dimensiones más detalladas y los parámetros, refiera por favor a nuestros dibujos de las ventas.
Usos
Para mejorar la eficacia de conversión de células solares, el método automático de seguimiento el sol se adopta generalmente, de modo que los paneles solares estén haciendo frente al sol. Según la determinación, bajo mismas condiciones ambientales, la producción de energía de un sistema solar versátil de la producción de energía fotovoltaica del seguimiento automático es el cerca de 35% más alto que el de un sistema solar fijo de la producción de energía fotovoltaica. Especialmente sistemas usando los módulos monocristalinos de la célula solar de silicio, debido al precio alto, se espera para obtener como mucha radiación solar como sea posible, y el seguimiento del sol puede ser considerado.
Hay tres tipos de métodos de seguimiento del arsenal de célula solar: seguimiento plano de solo-AXIS, solo-AXIS inclinado siguiendo, y seguimiento de dual-AXIS. Este material de enseñanza informatizado introduce el seguimiento de solo-AXIS.
