Datos del producto:
|
| Modelo: | 3 pulgadas | Ratio del engranaje: | 31:1 |
|---|---|---|---|
| Uso: | Energía solar | Lugar de origen: | Changzhou, China |
| Conductor: | Motores de 12/24 V CC | Certificados: | ISO9001, CE |
| Instalación: | Horizontal o vertical | Mantenimiento: | Libre |
| Color: | por requerimiento | Contragolpe: | 0.1° |
| Resaltar: | Impulsión eléctrica de la ciénaga SE3,Pequeña impulsión de la ciénaga del engranaje de gusano,Anillo de la matanza del engranaje de gusano del perseguidor del picovoltio |
||

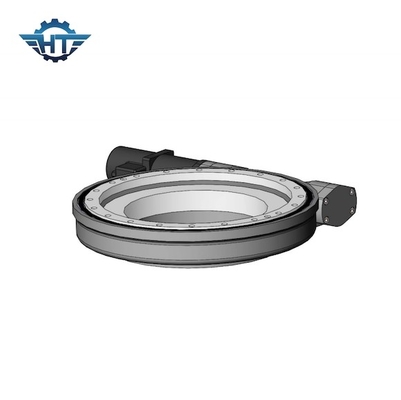

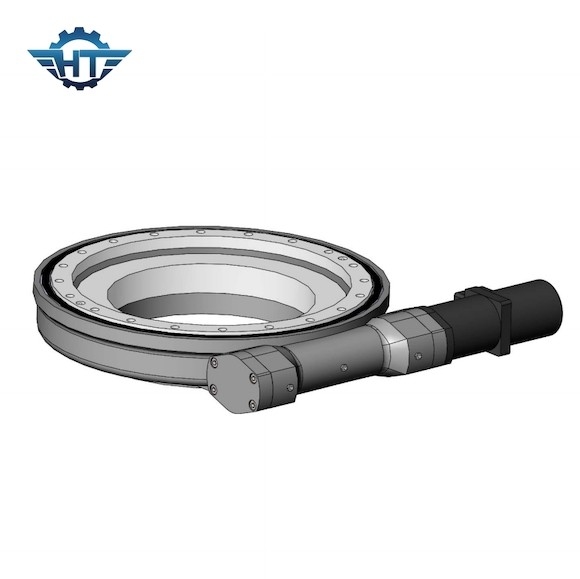

El pequeño engranaje de gusano SE3 mató la impulsión con el motor eléctrico para los solos perseguidores de AXIS picovoltio
Pequeña descripción de la impulsión de la ciénaga del engranaje de gusano
Un sistema de impulsión del gusano de la ciénaga es una unidad compacto construida que consiste en un anillo de la matanza, un embase y un gusano. Esta unidad trae las ventajas de un anillo de la matanza y de un gusano en una unidad.
Es conveniente para los usos que exigen la rotación lenta con un movimiento continuo o cíclico capaz de manejar cargas combinadas. El producto está con las dimensiones estándar para juntar un motor eléctrico o hidráulico así como juntar un sistema entero al equipo.
Debido a su compacticidad, alta rigidez y a otras ventajas mencionadas, un sistema de impulsión del gusano se utiliza en el equipo diverso tal como plataformas móviles de la asamblea, sistema de satélites, grúas cargadas hidráulicas en los vehículos del transporte, pequeñas grúas marinas, escaleras giratorias extensibles, en las unidades de la rueda de transportadores porta marinos grandes.
Ventajas
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
Parámetros de la impulsión de la matanza
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Llevar a cabo el esfuerzo de torsión | Carga axial | Carga radial | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sí | kilogramo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | el 40% | ≤0.1 | Sí | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | el 40% | ≤0.1 | Sí | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | el 40% | ≤0.1 | Sí | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 182 |
Usos
Sistema de seguimiento horizontal de solo-AXIS
El sistema de seguimiento horizontal de solo-AXIS que se aplica principalmente en las áreas mediados de y bajas de la latitud, conecta un par de solas secuencias horizontales del eje a través de un sistema del dispositivo de conducción para alcanzar el seguimiento síncrono de secuencias múltiples. El arsenal del acoplamiento puede ser 6 secuencias, 8 secuencias, 10 secuencias y 12 secuencias con el módulo que monta capacidad de 20kWp a 60kWp. La producción eléctrica adicional anual es el hasta 15%~23% con respecto al soporte fijo. Aplicable en diverso terreno, como desierto, plano, los estanques de peces en la tierra etc. de la cuesta.
