Datos del producto:
|
| Ratio del engranaje: | 31:1~150:1 | AXIS: | Solo AXIS |
|---|---|---|---|
| Lugar de origen: | Changzhou, CHINA | Estructura: | Gusano y transporte |
| Vida: | 30 años | Color: | RAL9006 |
| Uso: | Seguidores solares | Proteja la característica: | IP66 |
| Resaltar: | Impulsión de la ciénaga del engranaje de gusano del reloj de arena pequeña,Pequeña impulsión de la ciénaga para el perseguidor solar,Pequeña impulsión de la ciénaga de IP66 Solarr |
||

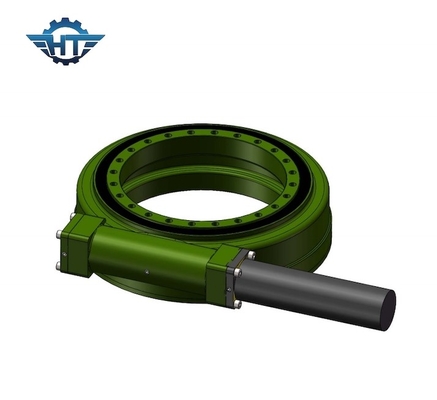

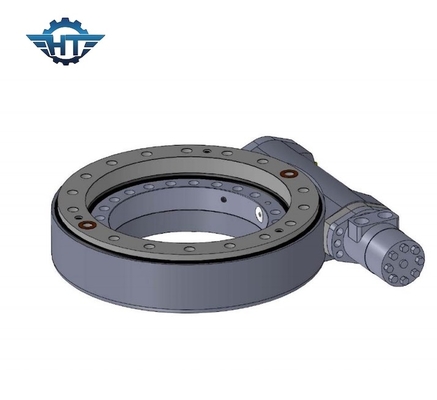

El engranaje de gusano del reloj de arena mató la impulsión para el perseguidor solar con el motor del engranaje planetario 24VDC
Descripción de la impulsión de la ciénaga del engranaje de gusano del reloj de arena
La impulsión horizontal de la matanza del solo eje del SE es un componente crítico en sistema de seguimiento solar del sistema de seguimiento solar del solo eje y del eje dual. Además, puede también aplicado en el sistema de CSP y de CPV, la energía eólica etc.
Perseguidores de Solo-AXIS
Un perseguidor de solo-AXIS orienta los módulos del picovoltio a lo largo de un eje de la rotación, moviéndose horizontalmente desde del Este al Oeste como el sol se mueve. La mudanza de estos módulos del picovoltio requiere que la oferta del reductor carga-que se sostiene y esfuerzo de torsión rotatorio – algo solamente que una impulsión sumamente especializada de la matanza puede ofrecer. Los perseguidores aplicaron las impulsiones de la matanza que dedican un mayor número de dientes en la línea de la echada del anillo del engranaje ofrecerán la cantidad máxima de fuerza, de durabilidad y de funcionamiento. Esto se asegura que el perseguidor tenga la vida posible más larga del campo con la menos cantidad de tiempo muerto o de coste de mantenimiento.
Perseguidores de Dual-AXIS
los perseguidores de Dual-AXIS giran el lado al lado y hacia arriba y hacia abajo, permitiendo el seguimiento aún más exacto del movimiento del sol. Estas impulsiones de la matanza permiten una salida de una energía más alta que los sistemas de solo-AXIS. Se da que emplean dos grados de libertad, utilizando impulsiones fuertes y potentes de la matanza aún más importante para la función confiable y continua en el campo.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Ventajas
1. Rotación 360 grados
2. Motor impulsor conectado con la izquierda o el lado derecho
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. La grasa había sido llenada antes de fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión inclinable, conveniente para la instalación horizontal
