Datos del producto:
|
| Modelo: | SE3 | Tipo: | Gusano y engranaje |
|---|---|---|---|
| Color: | por requerimiento | Ratio del engranaje: | 31:1 |
| OEM: | Disponible | Material: | QT y 42CRMO |
| Certificado: | ISO9001, CE | Pintura: | Disponible |
| Resaltar: | Impulsión del engranaje de gusano SE3,Sistema del picovoltio de la impulsión del engranaje de gusano,Anillo de la ciénaga de la impulsión del gusano SE3 |
||

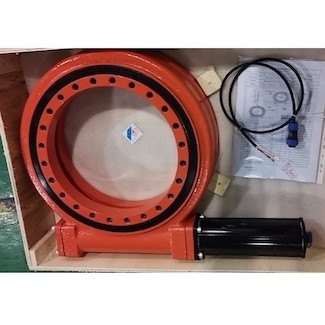

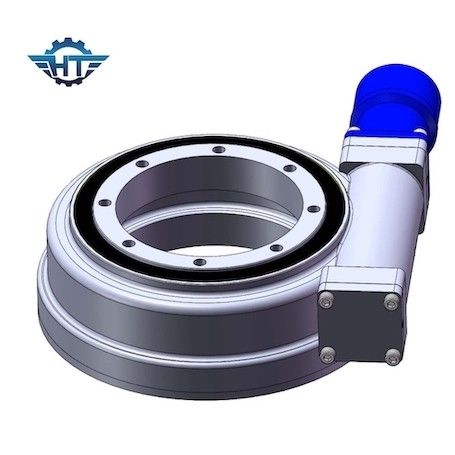

Impulsión del engranaje de gusano del reloj de arena SE3 para el poder Sun del picovoltio que sigue el sistema del panel solar
Descripción de la impulsión de la matanza del engranaje de gusano
Pues la tecnología ha mejorado, las impulsiones de la matanza están utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje, así el esfuerzo de torsión imporved y el contragolpe disminuyó.
Resultados crecientes de este compromiso del diente en mayores fuerza, eficacia y durabilidad. La impulsión de la matanza utiliza la tecnología estándar del gusano en la cual el gusano en el horizontal, el ratio de la velocidad del eje depende de la relación entre el número de hilos en el gusano y el número de dientes en el engranaje de gusano.
¿Cómo instalar las impulsiones de la matanza?
1. Limpie la estructura de montaje, e.g de la soldadura, de la galvanización, de residuos, de suciedad, del etc.
2. Levante la impulsión de la ciénaga con los pernos de ojo.
3. La impulsión de la ciénaga será montada en la condición descargada.
4. El procedimiento siguiente será seguido para evitar desviaciones entre el perno que aprieta fuerzas.
5. Aplique el líquido de la cerradura del hilo a los hilos.
6. Líquido de la cerradura del hilo de la endecha en el hueco del hilo que pide piezas que caben completamente.
7. Cargue los pernos de través. Vea el modelo general en bosquejo abajo cómo de pernos conseguir el esfuerzo de torsión en de través secuencia. Comienzo con el anillo interno o externo. Haga de través torqueing de todos los pernos hasta el 30% de apretar el esfuerzo de torsión. Entonces repita de través el esfuerzo de torsión hasta el 80% de apretar el esfuerzo de torsión. Finalmente de través apretar a 100% del esfuerzo de torsión de ajuste.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí |
204 |
Usos
Hay muchos usos donde una impulsión rotatoria puede ser utilizada, primarios porque está bien adaptada para los usos que requieren la carga mantener poder y el esfuerzo de torsión rotatorio.
Las impulsiones de la matanza son ampliamente utilizadas en el área aeroespacial, sistemas eléctricos solares, turbinas de viento, sistema de la difusión por satélite, y dirigir la maquinaria como las grúas del camión, y las elevaciones del hombre, etc. Recientemente los años, se ha utilizado próspero en sistemas de la producción de energía fotovoltaica, vehículo especial, camión resistente de la pantalla plana, las grúas del envase, grúa montada camión, grúa del automóvil y los vehículos aéreos, las grúas, las grúas de pórtico, las pequeñas centrales eléctricas de energía eólica, las comunicaciones de espacio, receptor de satélite, etc.
